СТРЕЛА НИЖН. ПАЛЕЦ

Запчасти Komatsu PC300-7 СТРЕЛА НИЖН. ПАЛЕЦ J ОСНОВН./ ОСНОВНАЯ РАМА И КОМПОНЕНТЫ

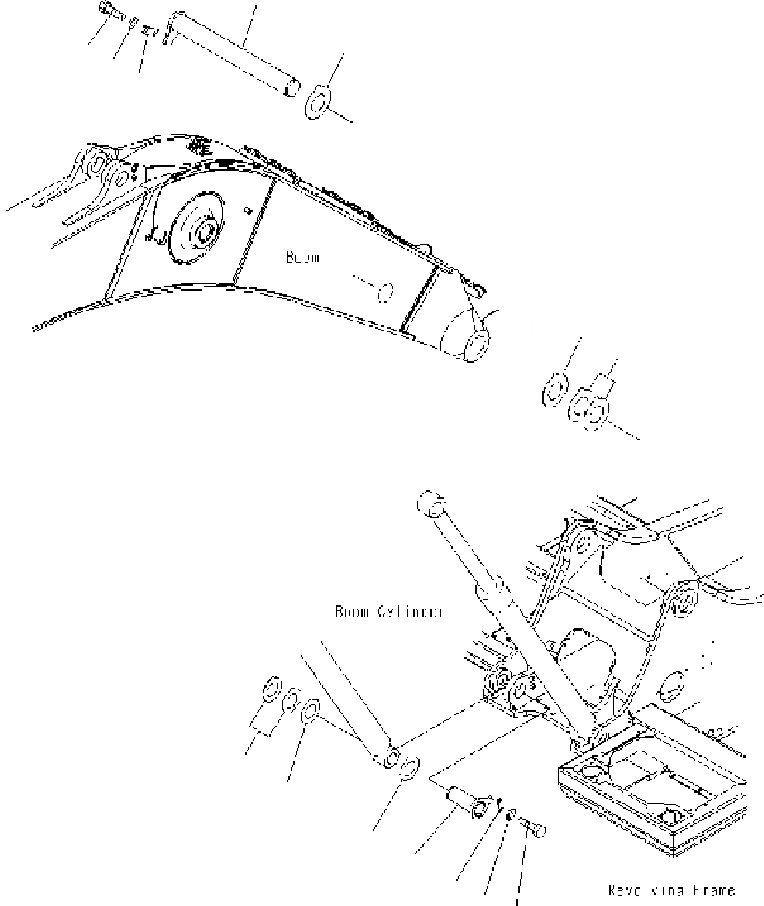

Схема запчастей Komatsu PC300-7 - СТРЕЛА НИЖН. ПАЛЕЦ J ОСНОВН./ ОСНОВНАЯ РАМА И КОМПОНЕНТЫ
11
12
10
9
9
5
6
8
7
1
11
3
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

207-70-71130

PIN

2

207-70-31230

PLATE

3

01010-81640

BOLT

4

01643-31645

WASHER

5

207-70-61210

PIN

6

205-70-66580

PLATE

7

01010-81235

BOLT

8

01643-31232

WASHER

9

207-70-24190

SPACER, 0.8MM

10

207-70-24210

SPACER, 1.5MM

11

207-70-31290

SPACER, 0.8MM

12

207-70-51310

SPACER, 1.5MM
