ВОЗВРАТН. ЛИНИЯ

Запчасти Komatsu PC300-7 ВОЗВРАТН. ЛИНИЯ H ГИДРАВЛИКА

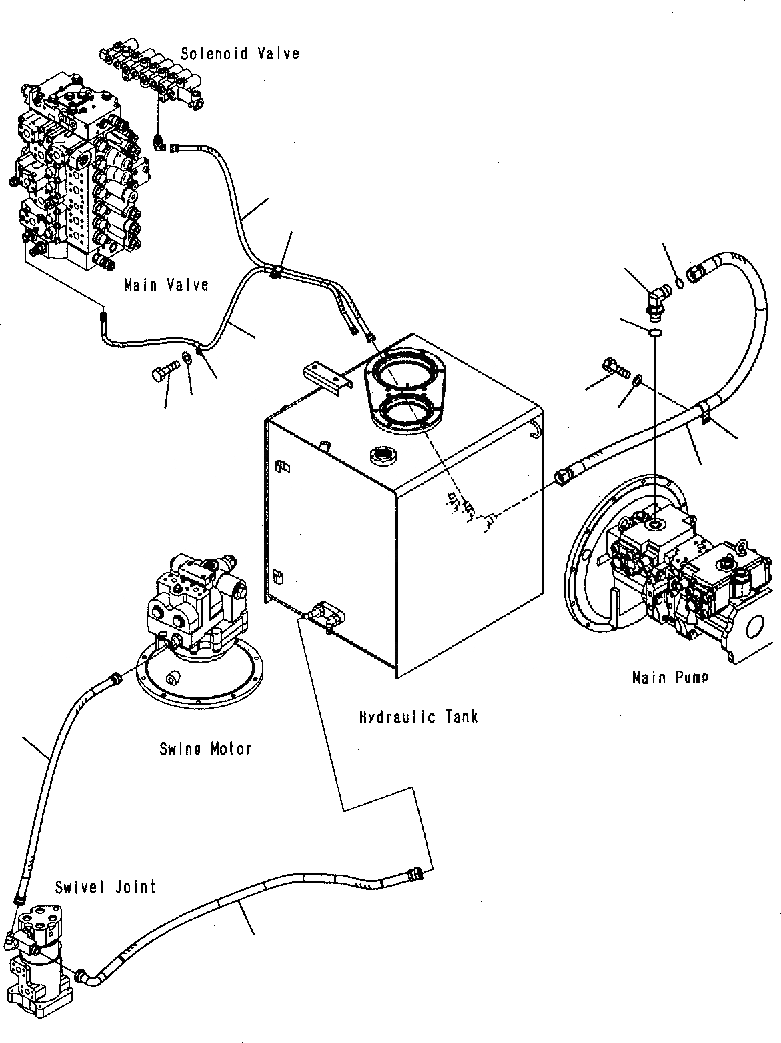

Схема запчастей Komatsu PC300-7 - ВОЗВРАТН. ЛИНИЯ H ГИДРАВЛИКА
11
12
9
10
15
13
14
1
7
8
6
3
5
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

02762-00509

HOSE

2

02763-00612

HOSE

3

02760-00213

HOSE

4

02760-00311

HOSE

5

04435-51812

CLIP

6

04434-51012

CLIP

7

01010-81220

BOLT

8

01643-31232

WASHER

9

207-62-72520

HOSE, 1400 MM

10

113-899-7950

CLIP

11

01010-81220

BOLT

12

01643-31232

WASHER

13

21W-62-42640

ELBOW

14

207-62-64740

O-RING

15

07002-13334

ORING
