ОСНОВН. КОНСТРУКЦИЯ (ШЛАНГИ ОБОГРЕВАТЕЛЯ¤ КРЕПЛЕНИЕ И НИЖН. КРЫШКА)(№7-)

Запчасти Komatsu PC300-7 ОСНОВН. КОНСТРУКЦИЯ (ШЛАНГИ ОБОГРЕВАТЕЛЯ¤ КРЕПЛЕНИЕ И НИЖН. КРЫШКА)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

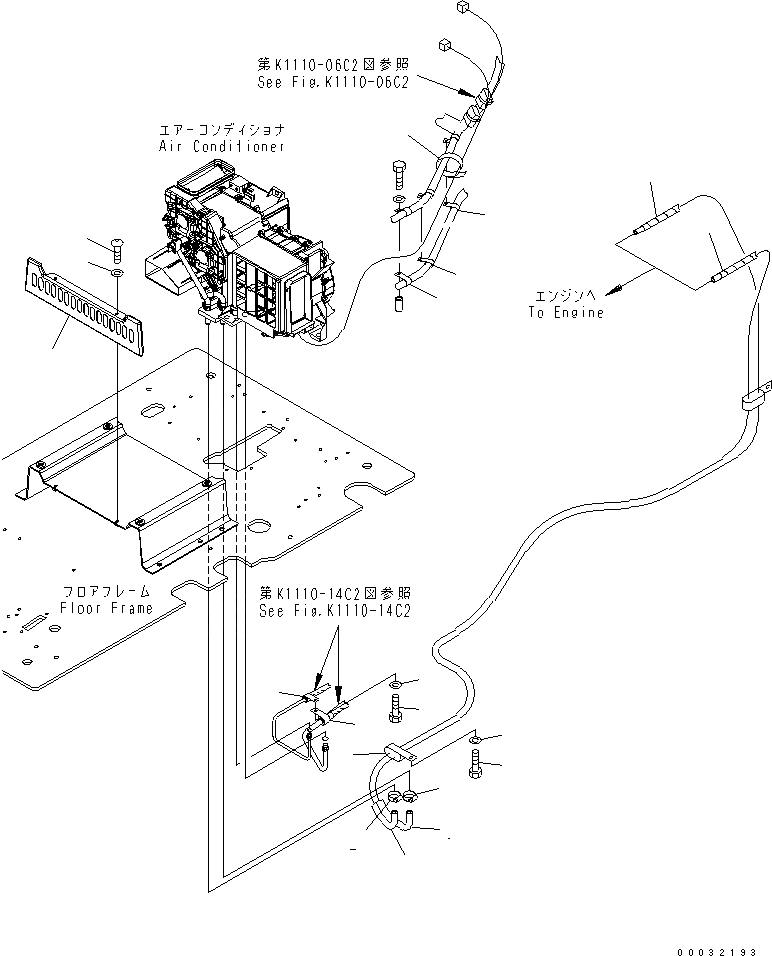

Схема запчастей Komatsu PC300-7 - ОСНОВН. КОНСТРУКЦИЯ (ШЛАНГИ ОБОГРЕВАТЕЛЯ¤ КРЕПЛЕНИЕ И НИЖН. КРЫШКА)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

207-979-8410

HOSE ASS'Y

2

09479-02400

CLAMP

3

207-979-8420

HOSE ASS'Y

4

09479-02400

CLAMP

5

04434-52511

CLIP

6

04434-52110

CLIP

7

01010-81020

BOLT

8

01643-31032

WASHER

9

141-06-11220

CLIP

10

01010-81016

BOLT

11

01643-31032

WASHER

12

04434-51410

CLIP

13

08034-20536

BAND

14

208-43-71580

COVER

15

01245-00820

SCREW

16

01643-70823

WASHER

Выбрано товаров: 16
