Запчасти Komatsu PC300-6Z ОСНОВН. КОНСТРУКЦИЯ (ПРАВ. СТОЙКА) (ПАНЕЛЬ И ПРОВОДКА) (С КОНДИЦИОНЕРОМ)(№8-999) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

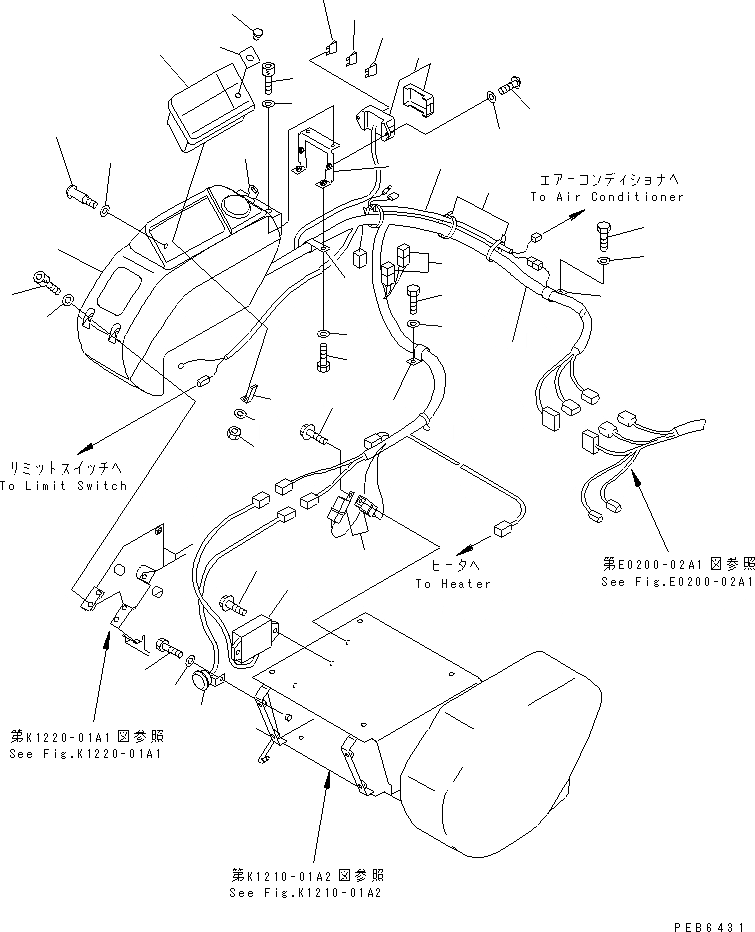

Схема запчастей Komatsu PC300-6Z - ОСНОВН. КОНСТРУКЦИЯ (ПРАВ. СТОЙКА) (ПАНЕЛЬ И ПРОВОДКА) (С КОНДИЦИОНЕРОМ)(№8-999) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

Артикул

Название

Примечание

Количество

1

201-54-73391

.PANEL BOX

2

20T-54-71570

BOLT

3

20T-54-71550

BOLT

4

01643-70823

WASHER

5

20T-43-71480

SCREW

6

01643-70823

WASHER

7

7834-75-2002

MONITOR

8

20T-06-71431

BRACKET

9

01580-10605

NUT

10

01641-20608

WASHER

11

203-979-6620

PLATE

12

7824-84-2820

CAP

13

203-06-56230

BUZZER ASS'Y

14

01010-80616

BOLT

15

01643-30623

WASHER

16

08036-02514

CLIP

17

08036-01814

CLIP

18

01010-81020

BOLT

19

01643-31032

WASHER

20

7824-12-2400

RESISTOR¤ 27OHM

21

01435-00820

BOLT

22

569-06-61960

RELAY

23

01435-00612

BOLT

24

207-06-61120

SWITCH ASS'Y

25

207-06-61521

WIRING HARNESS

26

08020-00000

.DIODE

27

205-06-71480

.FUSE BOX

28

205-06-73180

.FUSE¤ 15A,15A

29

283-06-16190

.FUSE¤ 10A,10A

30

22W-06-13160

.FUSE¤ 20A

31

20Y-06-22680

WIRING HARNESS

32

08034-00519

BAND

33

201-06-71431

BRACKET

34

01010-80820

BOLT

35

01643-30823

WASHER

36

01220-40616

SCREW

37

01641-20608

WASHER

Выбрано товаров: 37
