Запчасти Komatsu PC290NLC-8K СТРЕЛА И РУКОЯТЬ HOLDING КЛАПАН КОНТУР (2-СЕКЦИОНН. СТРЕЛА) (/) H ГИДРАВЛИКА

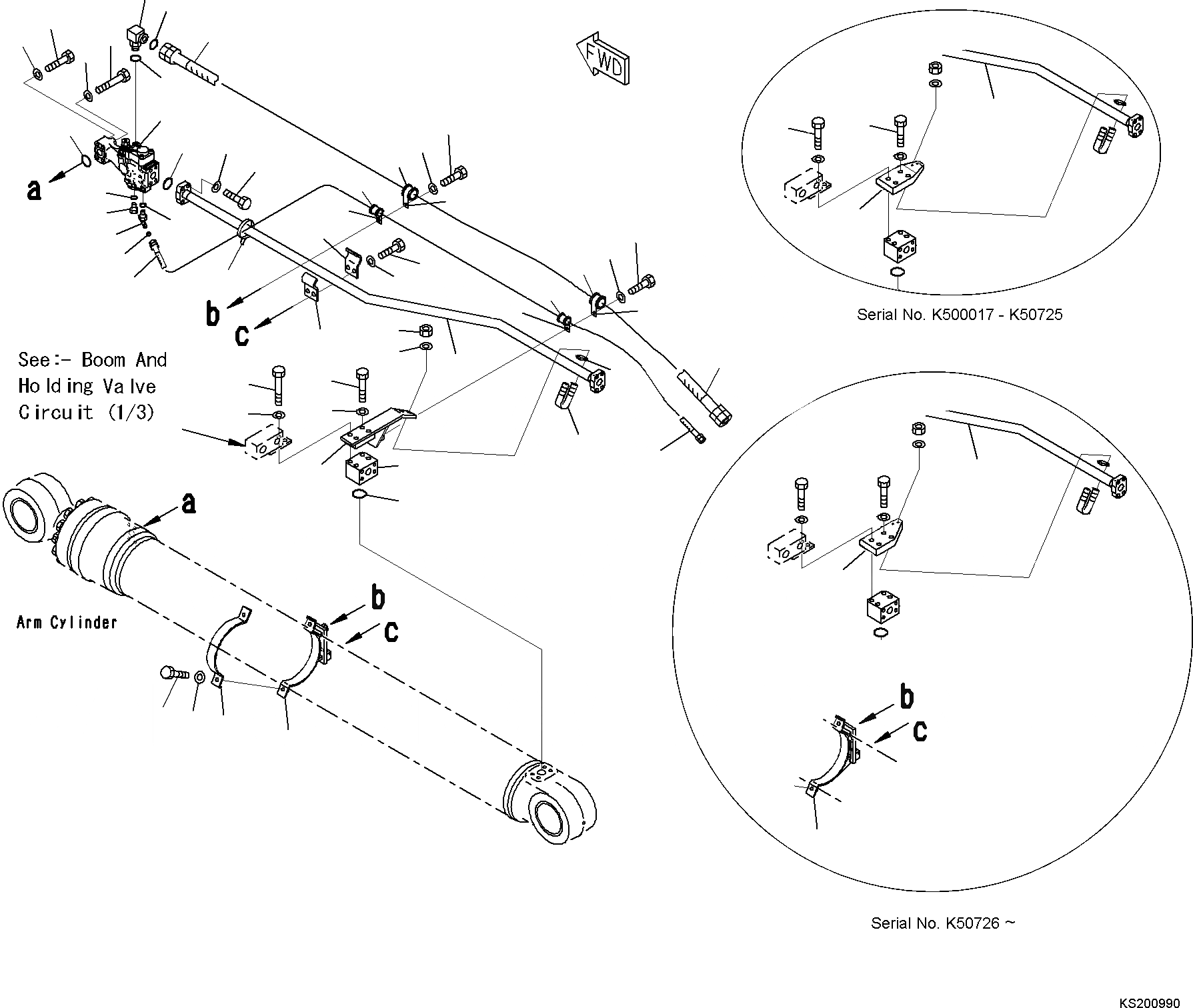

Схема запчастей Komatsu PC290NLC-8K - СТРЕЛА И РУКОЯТЬ HOLDING КЛАПАН КОНТУР (2-СЕКЦИОНН. СТРЕЛА) (/) H ГИДРАВЛИКА
5
4
3
2
7
9
19
6
8
1
18
17
16
14
13
10
12
20
11
44
31
38
39
41
43
42
40
32
33
31
36
42
43
41
39
38
15
29
30
28
30
27
37
25
26
34
20
35
23
24
22
21
19
40
40
15
28
27
15
27
21

Артикул

Название

Примечание

Количество

1

702-21-08341

Valve, Pilot

|1

702-21-08340

Valve, Pilot

2

07372-21060

Bolt

3

01643-51032

Washer

4

07372-21050

Bolt

5

01643-51032

Washer

6

07000-13030

O-Ring

7

206-62-73440

Elbow

8

07002-12034

O-Ring

9

02896-11018

O-Ring

10

02782-10311

Elbow

11

07002-11423

O-Ring

12

02896-11009

O-Ring

13

07040-11409

Plug

14

07002-11423

O-Ring

15

206-62-K3290

Tube

|15

206-62-K2520

Tube

|15

206-62-73660

Tube

16

07372-21035

Bolt

17

01643-51032

Washer

18

07000-13030

O-Ring

19

02762-00617

Hose

20

02762-00317

Hose

21

206-62-26230

Bracket

|21

206-62-73650

Bracket

22

707-88-21351

Band

23

01010-81035

Bolt

24

01643-31032

Washer

25

20D-62-17860

Elbow

26

07000-13035

O-Ring

27

707-88-36130

Bracket

|27

707-88-11560

Bracket

|27

206-62-73480

Bracket

28

01010-81075

Bolt

|28

01011-81000

Bolt

29

01010-81085

Bolt

|29

01011-81020

Bolt

30

01643-31032

Washer

31

20Y-62-13650

Clamp

32

01010-81230

Bolt

33

01643-31232

Washer

34

07283-32746

Clip

35

07283-52737

Seat

36

01597-01009

Nut

37

01643-31032

Washer

38

04434-51712

Clip

|38

04434-51712

Clip

39

07095-20211

Cushion

|39

07095-20211

Cushion

40

04434-53412

Clip

|40

04434-53412

Clip

41

07095-20627

Cushion

|41

07095-20627

Cushion

42

01010-81225

Bolt

43

01643-31232

Washer

44

08034-40521

Band

Выбрано товаров: 56
