Запчасти Komatsu PC290NLC-7K СТРЕЛА (ЦИЛИНДР РУКОЯТИ И ЦИЛИНДР КОВША)(№K-K77) РАБОЧЕЕ ОБОРУДОВАНИЕ

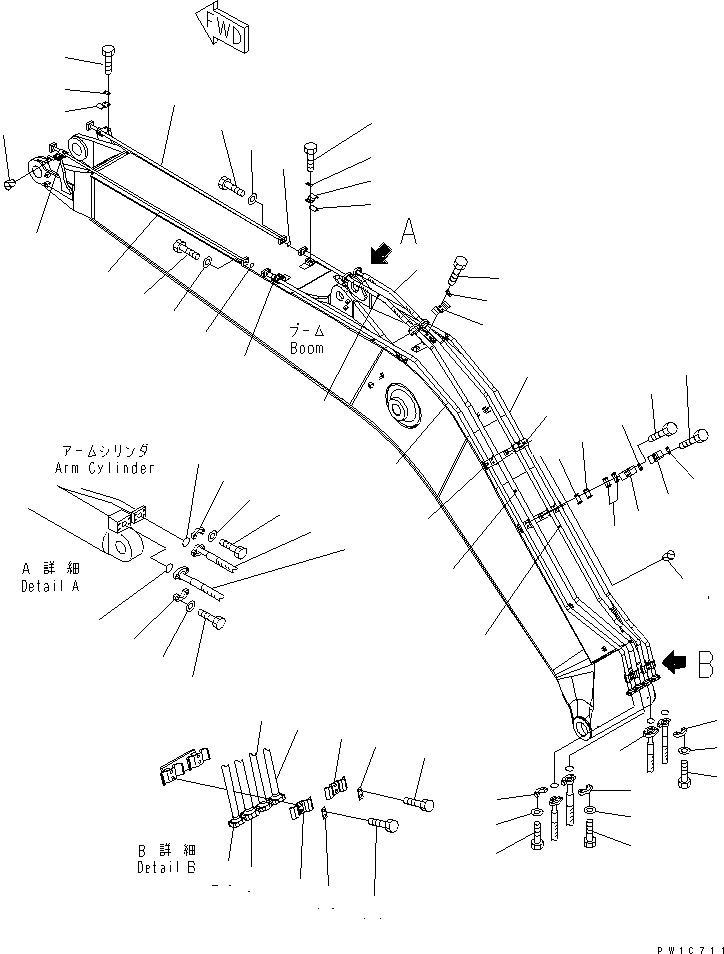

Схема запчастей Komatsu PC290NLC-7K - СТРЕЛА (ЦИЛИНДР РУКОЯТИ И ЦИЛИНДР КОВША)(№K-K77) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
3
4
5
5
6
7
8
9
9
10
10
11
12
13
13
13
14
14
14
15
15
16
17
18
19
20
20
21
22
23
24
24A
25
25
26
26
27
27
28
29
30
31
31
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
42
42
43
43
44

Артикул

Название

Примечание

Количество

1

206-62-73140

TUBE

2

07371-30640

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

206-62-73130

TUBE

6

07371-31049

FLANGE

7

07372-21035

BOLT

8

01643-51032

WASHER

9

20Y-62-13690

CLAMP

10

20Y-62-13740

CLAMP

11

20Y-62-13760

SEAT

12

205-62-73430

SEAT

13

20Y-62-13450

PLATE

14

01010-81230

BOLT

15

20Y-62-13570

HOSE¤ 750MM

16

07000-13025

O-RING

17

07371-30640

FLANGE

18

07372-21035

BOLT

19

01643-51032

WASHER

20

20Y-62-13560

HOSE

21

07000-13032

O-RING

22

07371-31049

FLANGE

23

07372-21035

BOLT

24

01643-51032

WASHER

24A

07049-01215

PLUG

25

206-62-73150

TUBE

26

206-62-73280

TUBE

27

07371-30640

FLANGE

28

07372-21035

BOLT

29

01643-51032

WASHER

30

20Y-62-13710

CLAMP

31

20Y-62-13230

CLAMP

32

20Y-62-13760

SEAT

33

20Y-62-13450

PLATE

34

01010-81230

BOLT

35

20Y-62-13580

TUBE

36

07000-13030

O-RING

37

07372-21035

BOLT

38

01643-51032

WASHER

39

206-62-73560

CLAMP

40

20Y-62-13220

CLAMP

41

20Y-62-13760

SEAT

42

20Y-62-13450

PLATE

43

01010-81230

BOLT

44

07049-01215

PLUG

Выбрано товаров: 45
