Запчасти Komatsu PC290NLC-7K ТОПЛИВНАЯ ЛИНИЯ (ТРУБЫ) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

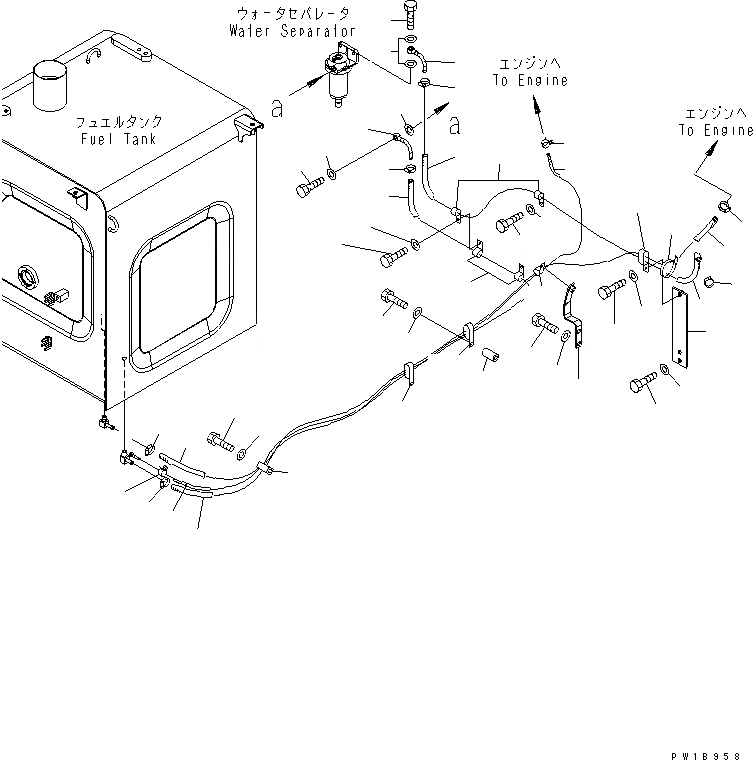

Схема запчастей Komatsu PC290NLC-7K - ТОПЛИВНАЯ ЛИНИЯ (ТРУБЫ) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
1
2
2
3
3
4
4
5
5
5
5
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33

Артикул

Название

Примечание

Количество

1

07270-50424

TUBE

2

07288-01017

HOSE

3

07288-01028

HOSE

4

07288-01029

HOSE

5

07281-00197

CLAMP

6

07285-00080

CLIP

7

203-04-56150

JOINT

8

07206-31014

BOLT

9

07005-01412

GASKET

10

22U-04-21170

JOINT

11

07206-31014

BOLT

12

07005-01412

GASKET

13

08034-20536

BAND

14

20Y-04-31120

BRACKET

15

04434-52312

CLIP

16

01010-81225

BOLT

17

01643-31232

WASHER

18

04435-51912

CLIP

19

154-979-1480

COLLAR

20

01010-81275

BOLT

21

01643-31232

WASHER

22

04435-51912

CLIP

23

01010-81225

BOLT

24

01643-31232

WASHER

25

04434-51912

CLIP

26

01010-81225

BOLT

27

01643-31232

WASHER

28

20Y-04-31160

BRACKET

29

01010-81225

BOLT

30

01643-31232

WASHER

31

04435-51812

CLIP

32

01010-81225

BOLT

33

01643-31232

WASHER

Выбрано товаров: 33
