Запчасти Komatsu PC290NLC-6K СТРЕЛА (RAISE ЛИНИЯ) (2-СЕКЦИОНН. СТРЕЛА) РАБОЧЕЕ ОБОРУДОВАНИЕ

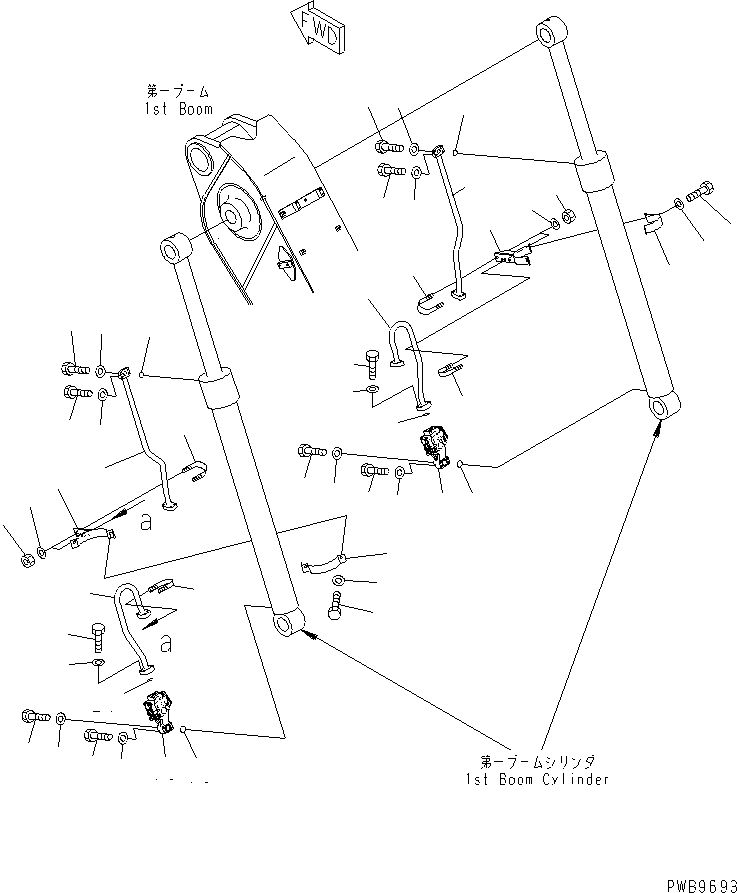

Схема запчастей Komatsu PC290NLC-6K - СТРЕЛА (RAISE ЛИНИЯ) (2-СЕКЦИОНН. СТРЕЛА) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
3
4
4
5
5
5
5
6
6
7
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
21
22
22
23
23

Артикул

Название

Примечание

Количество

1

206-966-K670

TUBE

2

206-966-K680

TUBE

3

07372-21045

BOLT

4

07372-21060

BOLT

5

01643-51032

WASHER

6

07000-13030

O-RING

7

206-966-K690

BRACKET

8

206-966-K710

BRACKET

9

206-63-K1830

BAND

10

01643-31032

WASHER

11

01599-01011

NUT

12

07283-22738

CLIP

13

01643-51032

WASHER

14

01010-81035

BOLT

15

702-21-08061

PILOT VALVE ASS'Y,(SEE FIG.Y1665-01A0)

16

07000-13030

O-RING

17

07372-21060

BOLT

18

07372-21055

BOLT

19

01643-51032

WASHER

20

206-63-K2220

TUBE

21

07000-13030

O-RING

22

07372-21035

BOLT

23

01643-51032

WASHER

Выбрано товаров: 23
