Запчасти Komatsu PC290LC-8K -АКТУАТОР ТРУБЫ (.M РУКОЯТЬ) (/) T РАБОЧЕЕ ОБОРУДОВАНИЕ

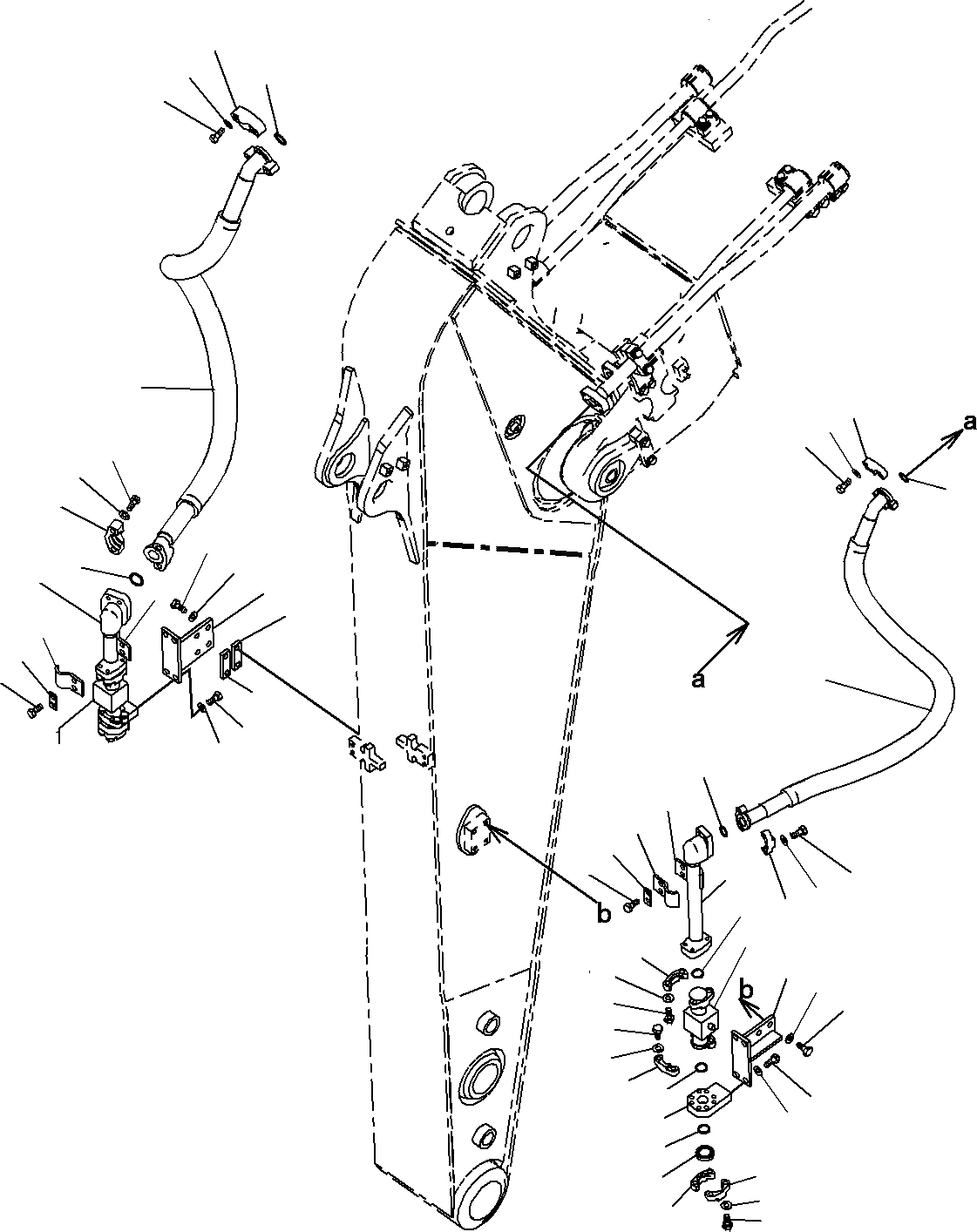

Схема запчастей Komatsu PC290LC-8K - -АКТУАТОР ТРУБЫ (.M РУКОЯТЬ) (/) T РАБОЧЕЕ ОБОРУДОВАНИЕ
7
8
10
9
6
15
16
14
34
7
37
38
40
39
2
20
19
33
33
17
35
38
24
25
23
23
26
27
18
22
28
30
29
42
43
41
21
17
32
31
19
20
12
13
11
22
36
2
38
38
40
39
1
4
5
3
2

Артикул

Название

Примечание

Количество

1

07097-21018

Hose, Flange Type

2

21T-09-11460

O-Ring

3

07371-31049

Flange, Split

4

07372-21035

Bolt

5

01643-51032

Washer

6

07097-21219

Hose, Flange Type

7

07000-13038

O-Ring

8

07371-51260

Flange, Split

9

01010-81245

Bolt

10

01643-31232

Washer

11

07371-31049

Flange, Split

12

07372-21035

Bolt

13

01643-51032

Washer

14

07371-51260

Flange, Split

15

01010-81245

Bolt

16

01643-31232

Washer

17

20Y-970-7321

Bracket

18

20Y-970-7311

Plate

19

01010-81230

Bolt

20

01643-31232

Washer

21

20Y-970-K543

Valve Assembly

|21

20Y-970-K542

Valve Assembly

22

07000-13032

O-Ring

23

07371-31049

Flange, Split

24

07372-21035

Bolt

25

01643-51032

Washer

26

07378-11000

Plate, Plug

27

07000-13032

O-Ring

28

07371-31049

Flange, Split

29

07372-21035

Bolt

30

01643-51032

Washer

31

01010-81230

Bolt

32

01643-31232

Washer

33

22T-72-11220

Plate

34

01010-81240

Bolt

35

01643-31232

Washer

36

20Y-62-45880

Tube

37

206-62-73870

Tube

38

20Y-62-K5790

Clamp

39

01010-81230

Bolt

40

20Y-62-13450

Plate

41

07371-31049

Flange, Split

42

07372-21035

Bolt

43

01643-51032

Washer

Выбрано товаров: 44
