Запчасти Komatsu PC290LC-8K СТРЕЛА (-ЧАСТИ) (/) T РАБОЧЕЕ ОБОРУДОВАНИЕ

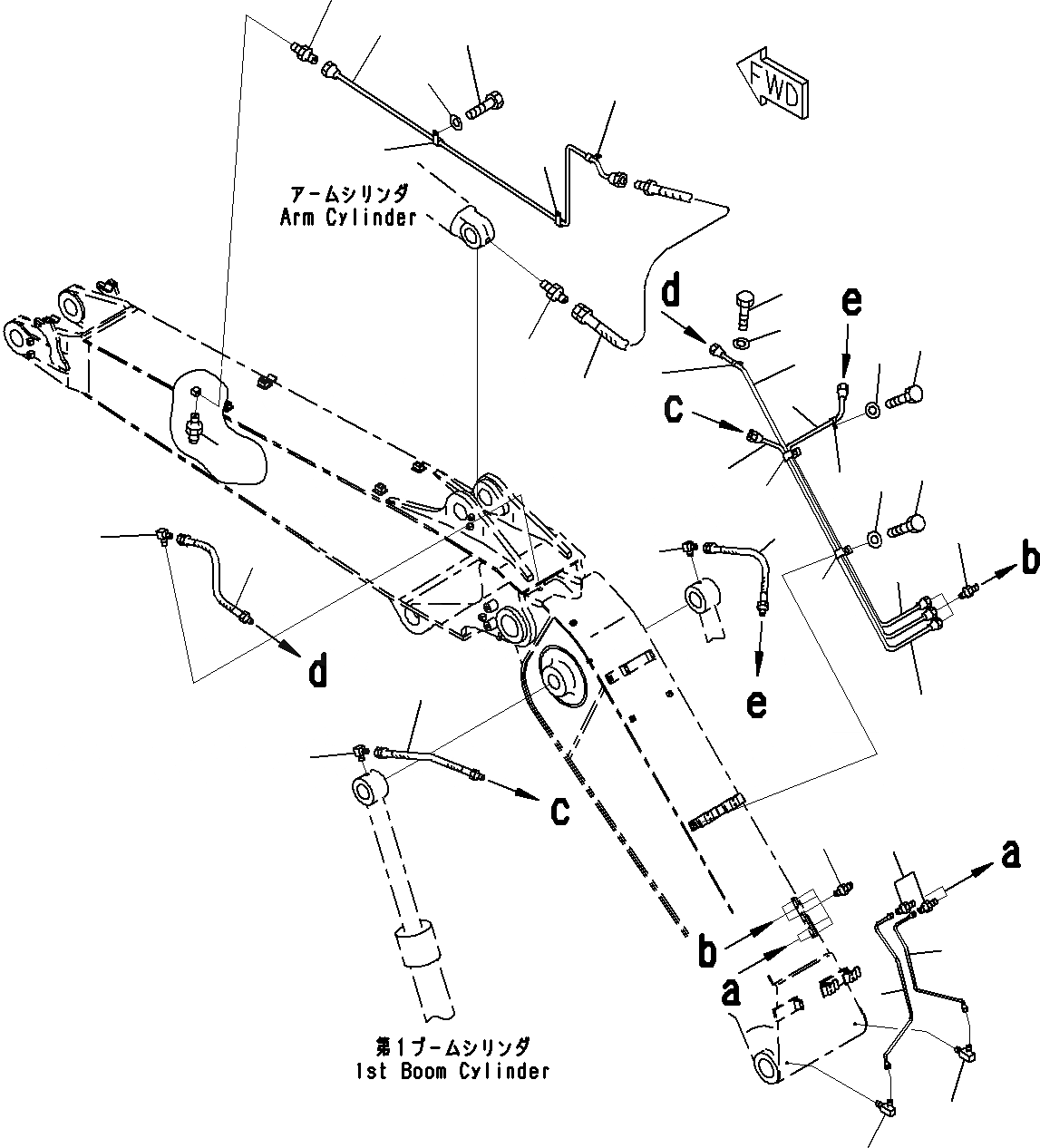

Схема запчастей Komatsu PC290LC-8K - СТРЕЛА (-ЧАСТИ) (/) T РАБОЧЕЕ ОБОРУДОВАНИЕ
18
18
18
19
27
10
21
24
20
5
26
25
21
21
22
23
17
5
4
3
2
1
19
19
9
16
12
15
7
6
8
9
14
13
11
2
6
8

Артикул

Название

Примечание

Количество

1

07020-00000

Fitting, Grease

2

20Y-70-11540

Connector

3

206-70-61251

Tube

4

206-70-K1910

Tube

5

20Y-25-11270

Elbow

6

206-966-K910

Tube

7

206-966-K920

Tube

8

206-966-K930

Tube

9

04434-51712

Clip

10

01010-81220

Bolt

11

01643-31232

Washer

12

08036-00814

Clip

13

01010-81016

Bolt

14

01643-31032

Washer

15

08036-00814

Clip

16

01010-81220

Bolt

17

01643-31232

Washer

18

205-70-51380

Elbow

19

20Y-70-11520

Hose, 440mm

20

206-966-K891

Tube

21

08036-00814

Clip

22

01010-81016

Bolt

23

01643-31032

Washer

24

205-70-51390

Nipple

25

20Y-70-11520

Hose, 440mm

26

07020-00000

Fitting, Grease

27

07214-50813

Connector

Выбрано товаров: 27
