Запчасти Komatsu PC290LC-10 СТРЕЛА, НАВЕСН. ОБОРУД ЗАГЛУШКА (№-) СТРЕЛА, 9MM УСИЛ. ТИП, -НАВЕСН. ОБОРУД

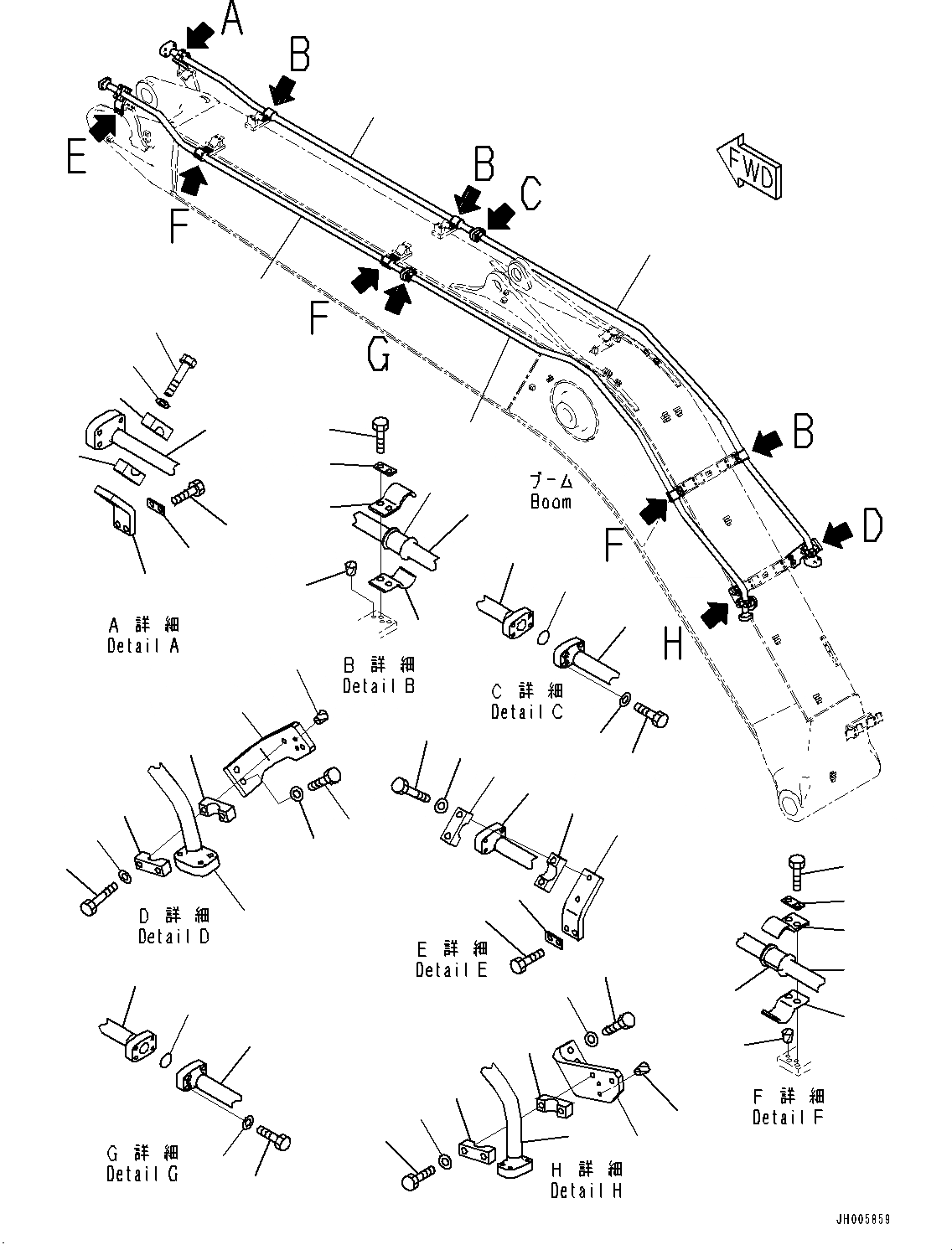

Схема запчастей Komatsu PC290LC-10 - СТРЕЛА, НАВЕСН. ОБОРУД ЗАГЛУШКА (№-) СТРЕЛА, 9MM УСИЛ. ТИП, -НАВЕСН. ОБОРУД
14
13
23
24
22
22
21
19
20
14
17
18
15
15
16
14
14
3
2
25
11
12
10
10
8
9
6
25
2
23
24
22
22
19
21
20
13
17
18
15
15
16
13
25
1
3
13
10
10
12
11
9
8
7
25
1
4
5
5
4
2
1

Артикул

Название

Примечание

Количество

1

206-62-31941

Tube

2

206-62-31931

Tube

3

07000-13035

O-ring

4

07372-21040

Bolt

5

01643-51032

Washer

6

2A5-62-13310

Bracket

7

2A5-62-13321

Bracket

8

01010-81240

Bolt

9

01643-31232

Washer

10

20Y-62-52671

Clamp

11

01010-81275

Bolt

12

01643-31232

Washer

13

2A5-62-13261

Tube

14

2A5-62-13251

Tube

15

20Y-62-52680

Clamp

16

205-62-73431

Seat

17

01010-81230

Bolt

18

20Y-62-13450

Plate

19

206-62-73592

Bracket

20

01010-81235

Bolt

21

20Y-62-13450

Plate

22

20Y-62-52671

Clamp

23

01010-81275

Bolt

24

01643-31232

Washer

25

07049-01012

Plug

Выбрано товаров: 25
