Запчасти Komatsu PC290-8K СТРЕЛА (/)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

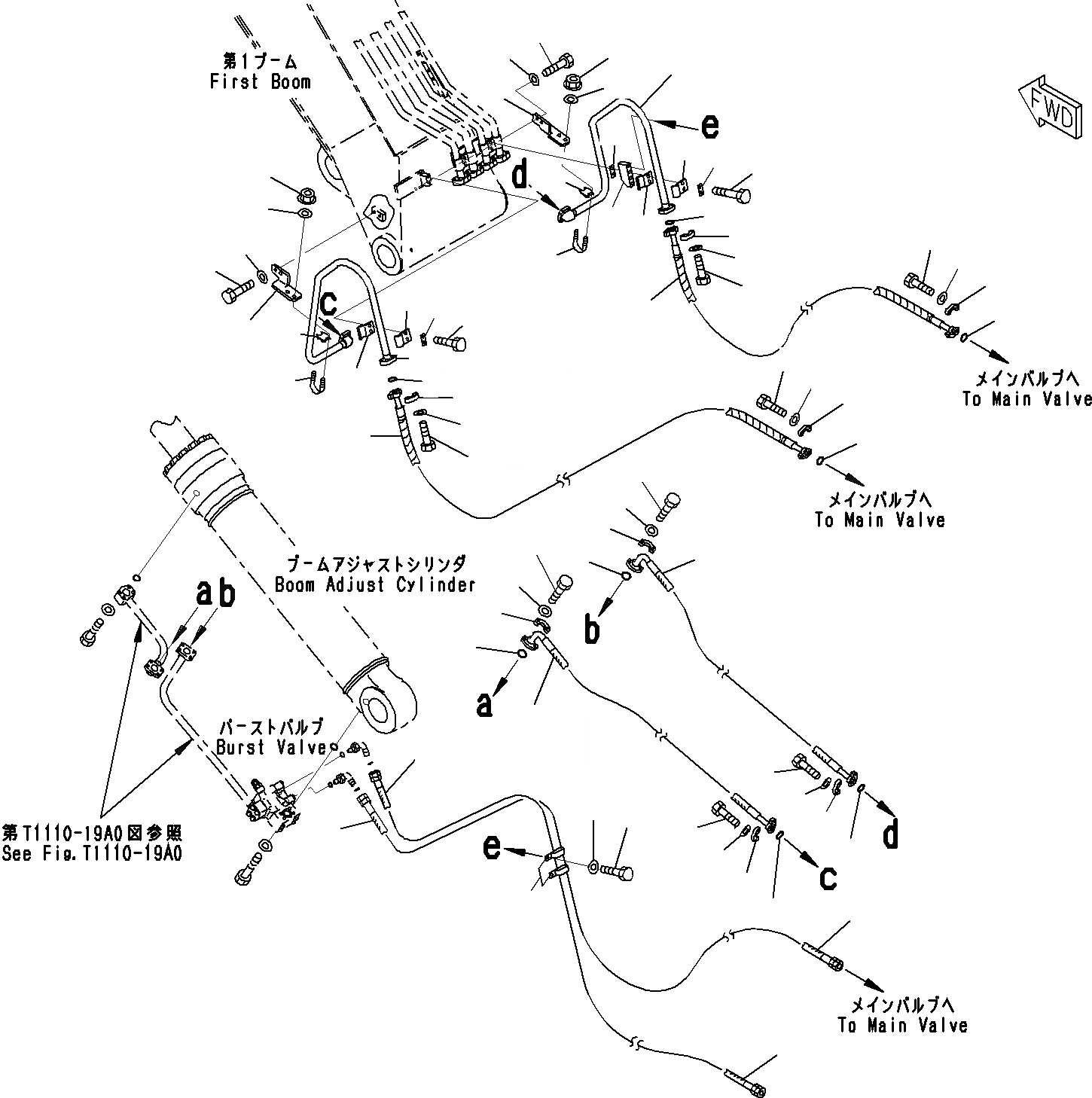

Схема запчастей Komatsu PC290-8K - СТРЕЛА (/)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
47
43
46
48
43
49
45
42
41
53
52
51
50
40
39
38
37
36
35
34
33
32
31
30
28
18
17
16
15
14
13
12
11
10
5
4
2
1
23
20
22
21
29
3
7
8
9
6
24
42
41
40
39
27
26
25
19
16
15
17
18
33
34
35
36
38
48
37
44

Артикул

Название

Примечание

Количество

1

206-62-K2460

Hose

2

07000-13032

O-ring

3

07371-31049

Flange, Split

4

07372-21035

Bolt

5

01643-51032

Washer

6

07000-13025

O-ring

7

07371-30640

Flange, Split

8

07372-21035

Bolt

9

01643-51032

Washer

10

206-62-K2410

Tube

11

206-62-K2480

Bracket

12

01010-81255

Bolt

13

01643-31232

Washer

14

07084-01015

Hose

15

07000-13032

O-ring

16

07371-31049

Flange, Split

17

07372-21035

Bolt

18

01643-51032

Washer

19

206-62-K2470

Hose

20

07000-13032

O-ring

21

07371-31049

Flange, Split

22

07372-21035

Bolt

23

01643-51032

Washer

24

07000-13025

O-ring

25

07371-30640

Flange, Split

26

07372-21035

Bolt

27

01643-51032

Washer

28

206-62-K2420

Tube

29

206-62-K2490

Bracket

30

01010-81255

Bolt

31

01643-31232

Washer

32

07084-01015

Hose

33

07000-13032

O-ring

34

07371-31049

Flange, Split

35

07372-21035

Bolt

36

01643-51032

Washer

37

02765-00329

Hose

38

02765-00337

Hose

39

07283-32746

Clip

40

07283-52737

Seat

41

01597-01009

Nut

42

01643-31032

Washer

43

20Y-62-13650

Clamp

44

20Y-62-13450

Plate

45

206-966-K430

Bracket

46

01010-81290

Bolt

47

20Y-62-13450

Plate

48

20Y-62-13650

Clamp

49

01010-81220

Bolt

50

20Y-62-13450

Plate

51

04435-51912

Clip

52

01010-81230

Bolt

53

01643-31232

Washer

Выбрано товаров: 53
