Запчасти Komatsu PC28UG-2 ПЕРЕДН. COVER ЧАСТИ КОРПУСА

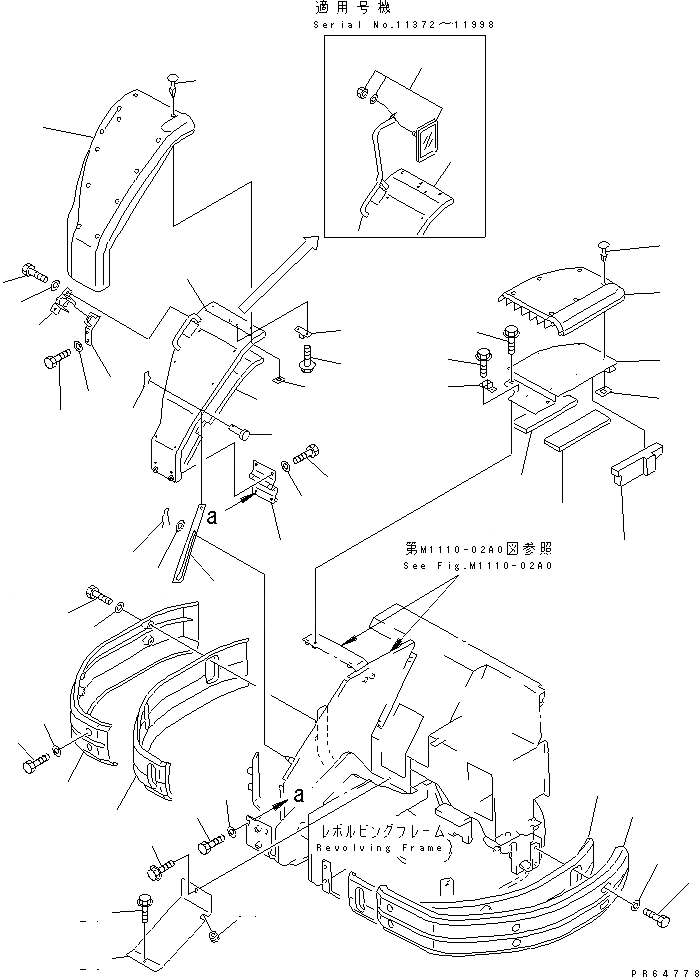

Схема запчастей Komatsu PC28UG-2 - ПЕРЕДН. COVER ЧАСТИ КОРПУСА
1
1A
2
2A
3
3
4
4
4
5
6
7
7A
8
9
10
10
11
11A
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37

Артикул

Название

Примечание

Количество

|1

21U-46-21400

COVER ASS'Y,L.H.

1

COVER

1A

21U-54-21830

SHEET

|2

21U-46-21500

COVER ASS'Y,R.H.

2

COVER

2A

21U-54-21840

SHEET

3

01010-51025

BOLT

4

21U-54-21760

WASHER

5

21U-54-21620

COVER

6

21U-54-21630

PLATE

7

20U-54-21570

CAP

7A

20U-54-21820

NUT

8

01435-01016

BOLT

9

21U-54-21640

COVER

10

21U-54-21651

PLATE

|10

21U-54-21652

PLATE,(WITH MIRROR)

|10

21U-54-21651

PLATE

11

20U-54-21570

CAP

11A

20U-54-21820

NUT

12

21U-54-21661

HINGE

13

01010-51020

BOLT

14

01010-51030

BOLT

15

01643-31032

WASHER

16

21U-54-21610

LOCK ASS'Y

17

01010-51016

BOLT

18

01643-31032

WASHER

19

21U-54-21681

BRACKET

20

01010-51020

BOLT

21

01643-31032

WASHER

22

21U-54-21690

PLATE

23

01640-20816

WASHER

24

04205-30825

PIN

25

04052-10833

PIN,SNAP

26

21U-54-21671

PLATE

27

01435-01020

BOLT

28

205-54-51970

DOVE TAIL

29

205-54-53550

DOVE TAIL

30

01435-00612

BOLT

31

21U-54-21790

GROMMET

32

21U-54-21811

SHEET

|32

21U-54-21810

SHEET

33

21U-54-21822

SHEET

|33

21U-54-21821

SHEET

34

01010-51020

BOLT

35

20U-54-21890

SHEET

36

21U-54-21550

SHEET

37

FF7814-54910

MIRROR

Выбрано товаров: 47
