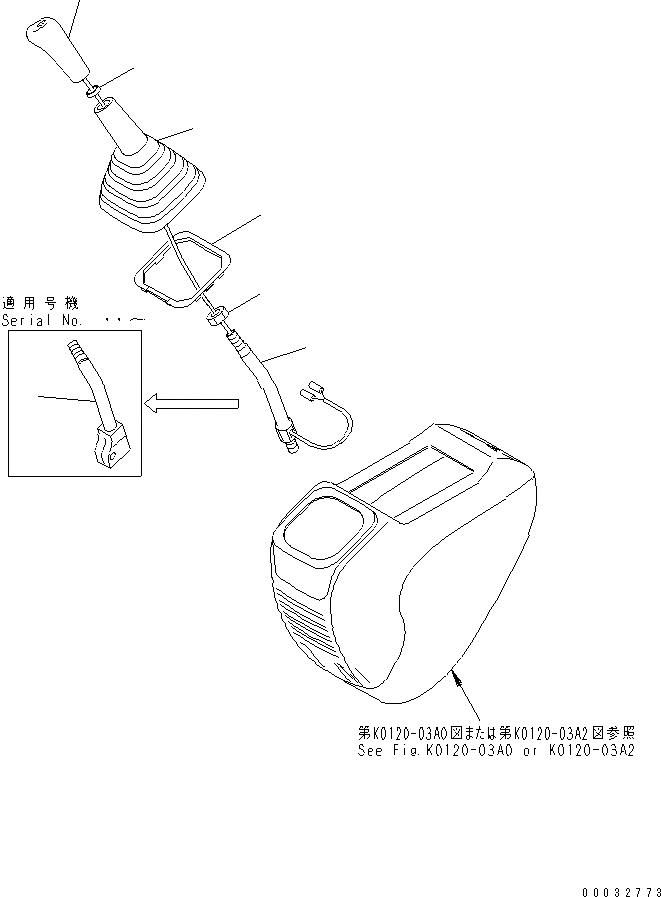

Запчасти Komatsu PC27MRX-1 РЫЧАГ УПРАВЛЕНИЯ ПОВОРОТОМ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

1

20T-43-71110

KNOB

2

20T-43-71190

NUT

3

21U-43-32281

COLLAR

4

22L-43-11270

LEVER

4

22F-43-11310

LEVER

4

21U-43-32120

LEVER

|$22

21U-43-32360

BOOT ASS'Y,L.H.

5

21U-43-32162

BOOT

6

21U-43-32350

BRACKET
