Запчасти Komatsu PC27MRX-1 ПОВОРОТ СТРЕЛЫ ПЕДАЛЬ МЕХАНИЗМ (ДЛЯ СЕВ. АМЕРИКИ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

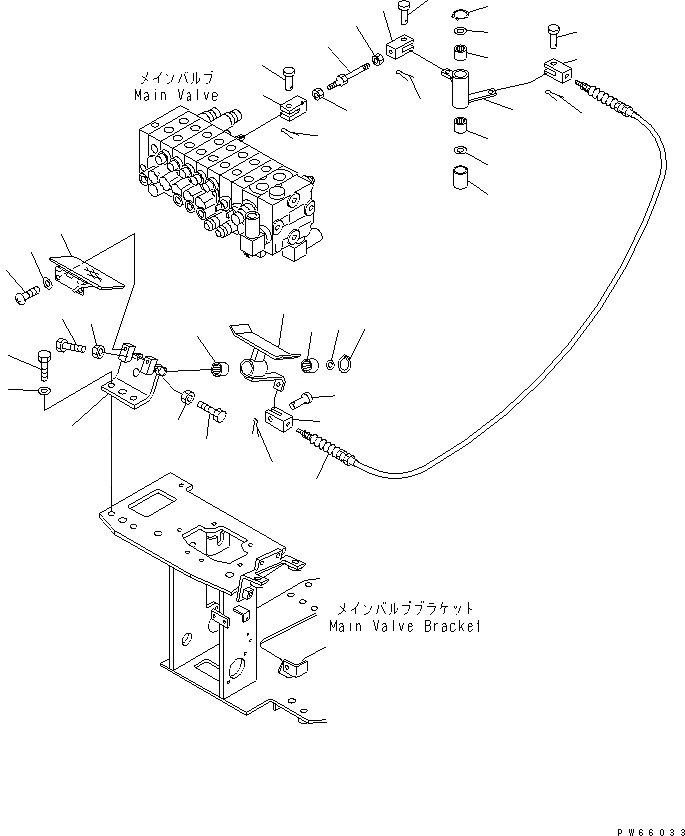

Схема запчастей Komatsu PC27MRX-1 - ПОВОРОТ СТРЕЛЫ ПЕДАЛЬ МЕХАНИЗМ (ДЛЯ СЕВ. АМЕРИКИ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31

Артикул

Название

Примечание

Количество

1

22L-43-11550

BRACKET

2

01010-81030

BOLT

3

01643-31032

WASHER

4

01016-50830

BOLT

5

01580-10806

NUT

6

22L-43-11511

PEDAL

7

06124-02020

BEARING

8

01643-31445

WASHER

9

04064-01410

RING,SNAP

10

22F-43-11260

LOCK

10

22M-43-11510

HINGE (WELDED)

11

01235-40816

SCREW

12

01643-30823

WASHER

13

22L-43-11521

CABLE

14

20P-43-81170

YOKE

15

04205-10820

PIN

16

04050-12015

PIN,COTTER

17

22L-43-11532

LEVER

17

06600-00805

BUSHING

18

06124-01616

BEARING

19

22L-43-11560

COLLAR

20

01643-31645

WASHER

21

01643-31232

WASHER

22

04064-01210

RING,SNAP

23

04220-20832

YOKE

24

01508-40805

NUT,L.H. THREAD

25

04205-10822

PIN

26

04050-12015

PIN,COTTER

27

01580-10806

NUT

28

04205-10520

PIN

29

04050-11210

PIN,COTTER

30

04248-30810

ROD

31

20C-43-11320

YOKE

Выбрано товаров: 33
