Запчасти Komatsu PC27MR-3 ПРАВ. COVER, КРЫШКА(/) (№-) ПРАВ. COVER, КРОМЕ ЯПОН., ДЛЯ СИСТЕМА ROPS

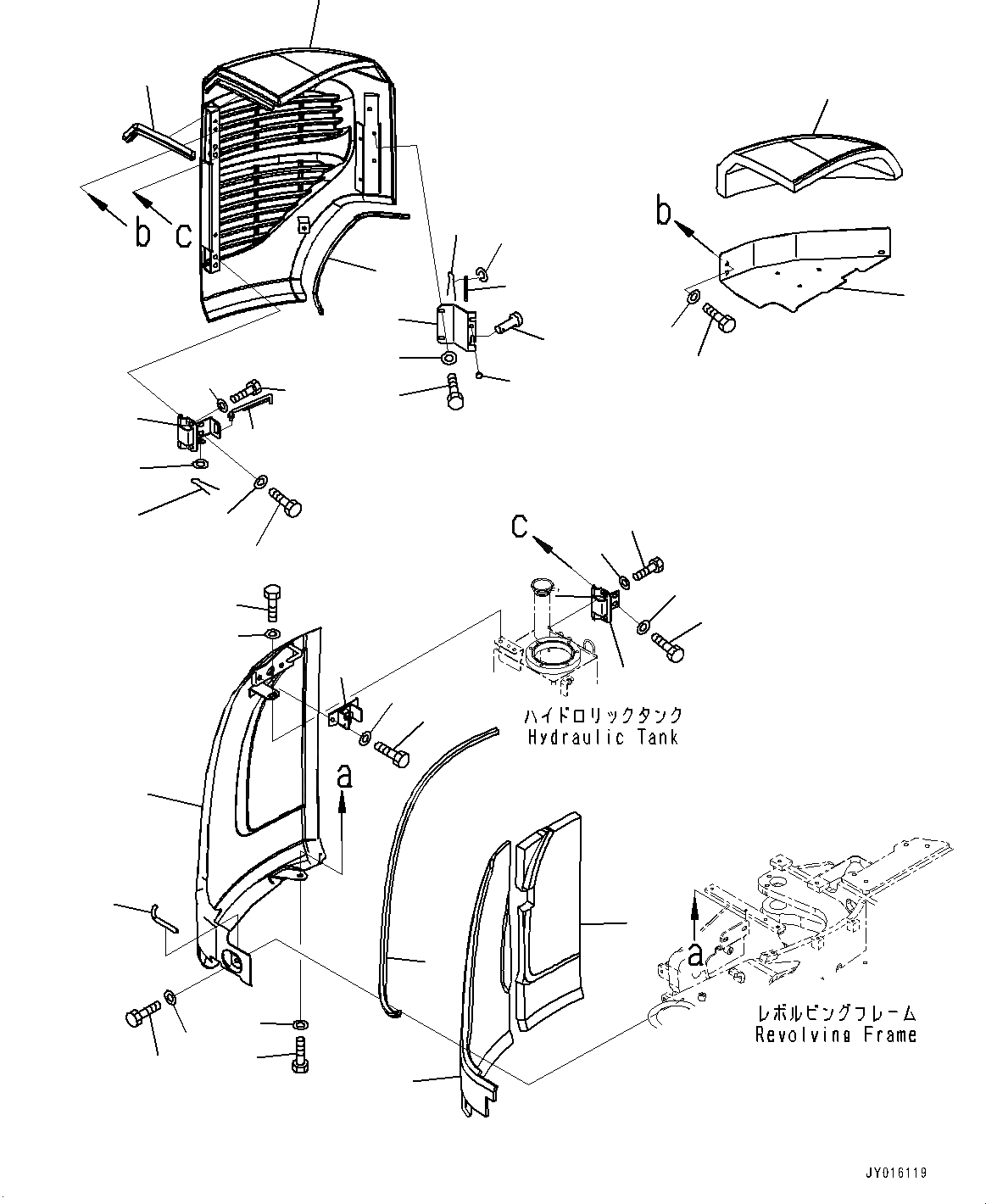

Схема запчастей Komatsu PC27MR-3 - ПРАВ. COVER, КРЫШКА(/) (№-) ПРАВ. COVER, КРОМЕ ЯПОН., ДЛЯ СИСТЕМА ROPS
22
12
25
23
24
30
31
32
33
34
36
35
29
17
18
19
20
13
14
15
16
21
27
28
26
36
35
1
8
9
9
10
10
10
9
2
3
4
6
7
5
11

Артикул

Название

Примечание

Количество

1

22F-54-31512

Cover

2

22M-54-31390

Lock Assembly

3

01010-81020

Bolt

3

01010-81016

Bolt

4

01643-31032

Washer

5

22L-54-21441

Sheet

6

22F-54-31520

Seal

7

22F-54-31531

Sheet

8

22F-54-31541

Seal

9

01010-81025

Bolt

10

01643-31032

Washer

11

22F-54-31111

Cover

12

22F-54-31130

Sheet

13

22F-54-39180

Bracket

14

01010-80816

Bolt

15

01643-30823

Washer

16

203-54-32260

Stopper

17

22L-54-23750

Plate

18

04205-10620

Pin

19

01602-20619

Washer

20

04050-11612

Pin, Cotter

21

22F-54-33210

Seal

22

22F-54-31160

Garnish

23

01010-80816

Bolt

24

01643-30823

Washer

25

22F-54-31123

Bracket

26

22L-54-21551

Hinge

27

01010-81020

Bolt

28

01643-31032

Washer

29

22L-54-23761

Hinge

30

01010-81020

Bolt

31

01643-31032

Washer

32

22L-54-21141

Rod

33

01643-30823

Washer

34

04050-12015

Pin, Cotter

35

01010-81020

Bolt

36

01643-31032

Washer

Выбрано товаров: 37
