Запчасти Komatsu PC27MR-3 ПРАВ. COVER, КРЫШКА(/) (№-) ПРАВ. COVER, ДЛЯ СИСТЕМА ROPS, КАБИНА ROPS

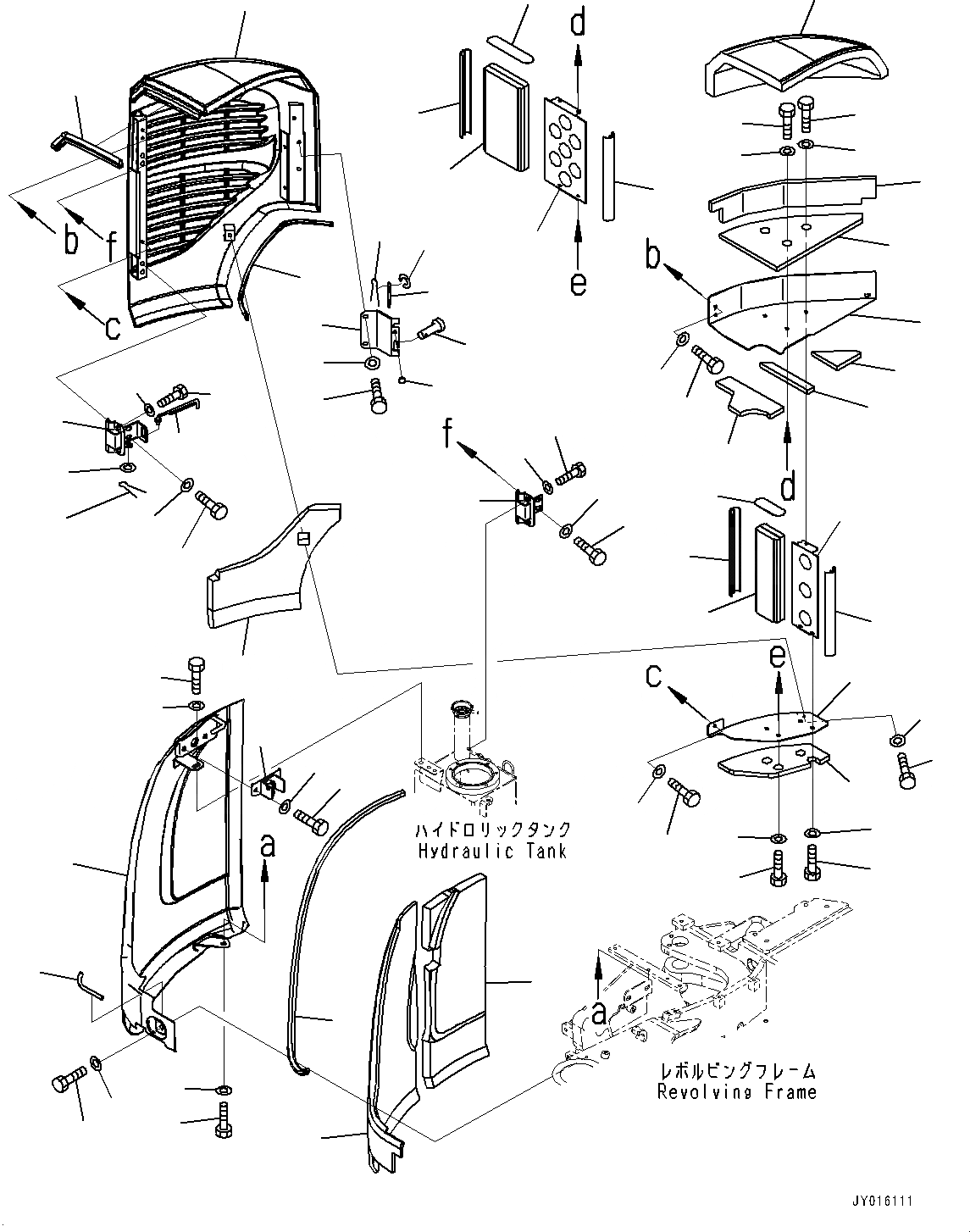

Схема запчастей Komatsu PC27MR-3 - ПРАВ. COVER, КРЫШКА(/) (№-) ПРАВ. COVER, ДЛЯ СИСТЕМА ROPS, КАБИНА ROPS
11
23
24
50
51
52
53
54
56
55
49
14
19
20
21
22
15
16
17
18
47
48
46
56
55
12
28
29
33
34
35
36
37
38
39
40
41
13
27
26
25
26
27
32
31
30
31
32
34
33
45
44
29
28
42
43
44
45
1
8
9
9
10
10
2
3
4
10
9
6
7
5

Артикул

Название

Примечание

Количество

1

22F-54-31512

Cover,R.H.

2

22M-54-31390

Lock Assembly

3

01010-81016

Bolt

4

01643-31032

Washer

5

22L-54-21441

Sheet

6

22F-54-31520

Seal

7

22F-54-31531

Sheet

8

22F-54-31541

Seal

9

01010-81025

Bolt

10

01643-31032

Washer

11

22F-54-31111

Cover

12

22F-54-31130

Sheet

13

22F-54-31141

Sheet

14

22F-54-31180

Sheet

15

22F-54-39180

Bracket

16

01010-80816

Bolt

17

01643-30823

Washer

18

203-54-32260

Stopper

19

22L-54-23750

Plate

20

04205-10620

Pin

21

01602-20619

Washer

22

04050-11612

Pin, Cotter

23

22F-54-33210

Seal

24

22F-54-31160

Garnish

25

22F-54-31221

Plate

26

22F-54-31230

Sheet

27

22F-54-31240

Cover

28

01010-80816

Bolt

29

01643-30823

Washer

30

22F-54-31261

Plate

31

22F-54-31270

Sheet

32

22F-54-31240

Cover

33

01010-80816

Bolt

34

01643-30823

Washer

35

22F-54-31123

Bracket

36

22F-54-31292

Sheet

37

22F-54-31550

Sheet

38

22F-54-31560

Sheet

39

22F-54-31570

Sheet

40

01010-80816

Bolt

41

01643-30823

Washer

42

22F-54-31191

Plate

43

22F-54-31281

Sheet

44

01010-80816

Bolt

45

01643-30823

Washer

46

22L-54-21551

Hinge

47

01010-81020

Bolt

48

01643-31032

Washer

49

22L-54-23761

Hinge

50

01010-81020

Bolt

51

01643-31032

Washer

52

22L-54-21141

Rod

53

01643-30823

Washer

54

04050-12015

Pin, Cotter

55

01010-81020

Bolt

56

01643-31032

Washer

Выбрано товаров: 56
