Запчасти Komatsu PC27MR-2 MULTI PATTERN УПРАВЛ-Е (КОМПЛЕКТ) ГИДРАВЛИКА

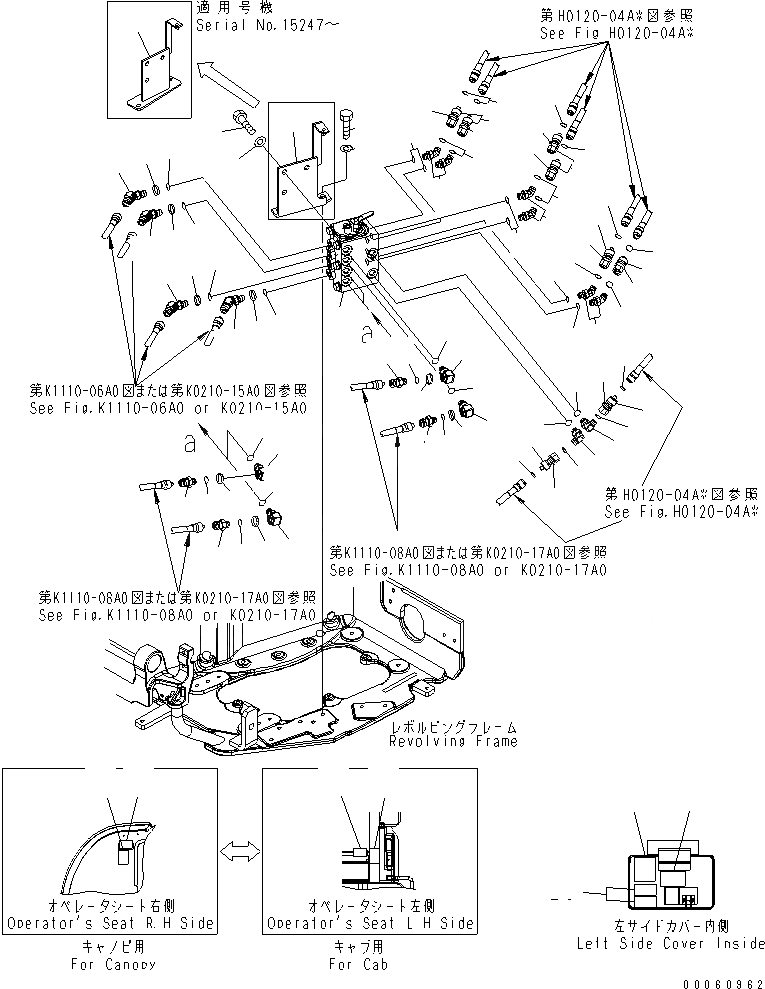

Схема запчастей Komatsu PC27MR-2 - MULTI PATTERN УПРАВЛ-Е (КОМПЛЕКТ) ГИДРАВЛИКА
1
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30

Артикул

Название

Примечание

Количество

1

22L-62-24700

VALVE ASS'Y,(SEE FIG.Y1680-01A0)

2

02782-10210

ELBOW

3

02783-10210

ELBOW

4

22M-62-15590

JOINT

5

20U-62-22190

O-RING

6

02896-11008

O-RING

7

07002-11423

O-RING

8

22L-62-24730

ELBOW

9

22L-62-24740

NIPPLE

10

07002-11423

O-RING

11

20X-62-47450

ELBOW

12

07002-11423

O-RING

13

22L-62-24780

BRACKET

13

22L-62-24711

BRACKET

14

01010-81030

BOLT

15

01643-31032

WASHER

16

01010-81020

BOLT

17

01643-31032

WASHER

18

21U-62-34710

BAND, YELLOW

19

21U-62-34720

BAND, BLACK

20

21U-62-34730

BAND, GREEN

21

21U-62-34740

BAND, ORANGE

22

21U-62-34750

BAND, BLUE

23

21U-62-34760

BAND, RED

24

21U-62-34770

BAND, WHITE

25

21U-62-34780

BAND, BROWN

26

09822-A1110

PLATE, OPERATING,JIS AND OLD KOMATSU PATTERN

26

09822-A1120

PLATE, OPERATING,OLD MITSUBISHI AND OLD SINKOU

26

09822-00020

PLATE, CASE

27

09822-00010

PLATE, SAFETY,OPERATING PATTERN

28

22F-98-11312

PLATE,LOCK LEVER

29

21U-98-31410

PLATE,OPERATING PATTERN

30

22L-98-21231

PLATE,LEVER SHIFT POSITION

Выбрано товаров: 33
