Запчасти Komatsu PC27MR-1 ОСНОВНАЯ РАМА ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

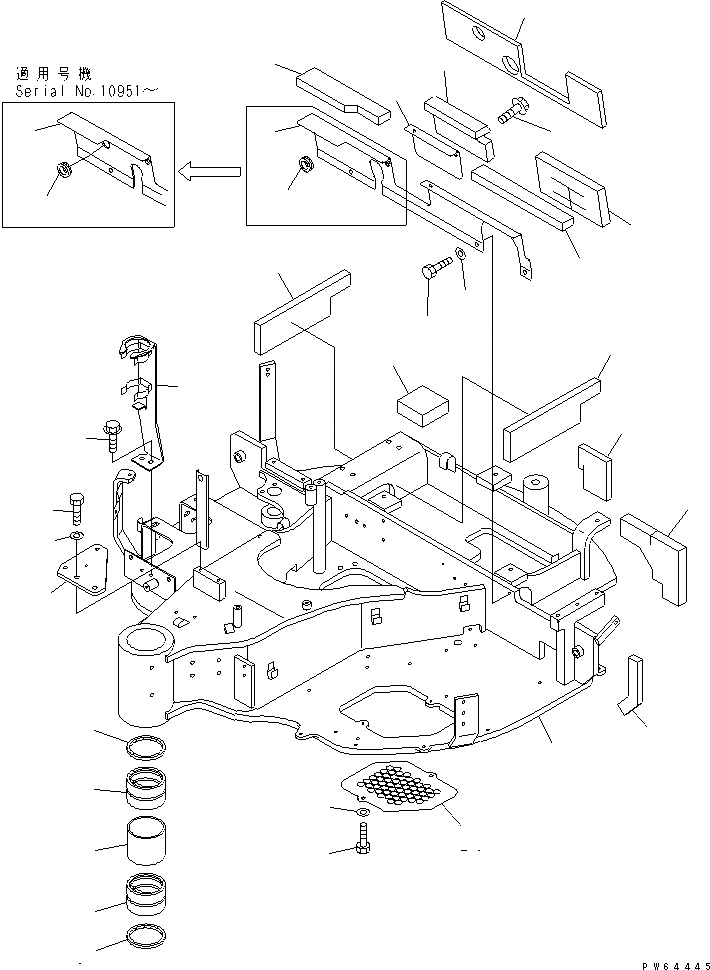

Схема запчастей Komatsu PC27MR-1 - ОСНОВНАЯ РАМА ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29

Артикул

Название

Примечание

Количество

1

22L-46-13111

FRAME,REVOLVING

2

22L-70-11490

COLLAR

3

07145-00090

SEAL

4

22L-46-11311

BUSHING

5

21U-46-31312

BRACKET

6

01435-01020

BOLT

7

22L-46-11413

PLATE

|7

22L-46-11412

PLATE

8

22L-46-11450

PLATE

9

01435-00816

BOLT

10

22L-46-11460

SHEET

11

01010-81020

BOLT

12

01643-31032

WASHER

13

22L-46-11431

SHEET

14

22L-46-11470

SHEET

15

21U-46-31360

SHEET

16

21U-46-34370

SHEET

17

21U-46-31380

SHEET

18

21U-46-31391

SHEET

19

21U-46-31331

SHEET

20

21U-46-31340

SHEET

21

22L-46-11441

SHEET

22

08037-02512

GROMMET

23

21U-46-31460

PLATE

24

01010-80816

BOLT

25

01643-30823

WASHER

26

22L-46-11480

PLATE

27

01010-81030

BOLT

28

01643-31032

WASHER

29

21U-46-31480

SHEET

Выбрано товаров: 30
