Запчасти Komatsu PC270LL-7L КАБИНА EXTERNAL LIGHTS И ЭЛЕКТР. ЭЛЕКТРОПРОВОДКА ( INCH RISER) ЭЛЕКТРИКА

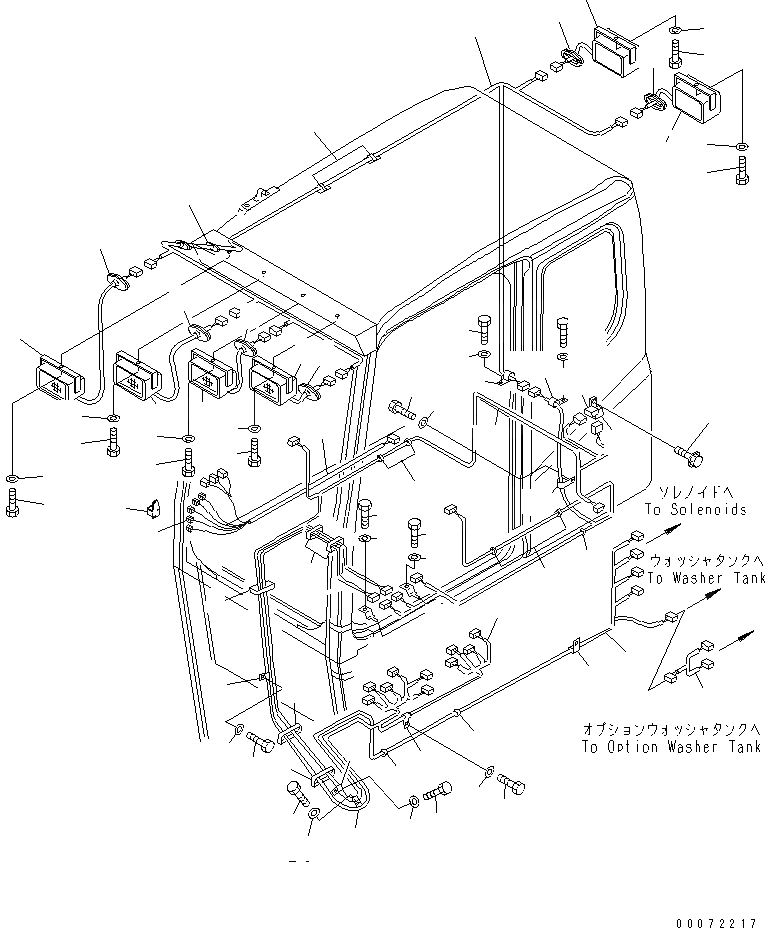

Схема запчастей Komatsu PC270LL-7L - КАБИНА EXTERNAL LIGHTS И ЭЛЕКТР. ЭЛЕКТРОПРОВОДКА ( INCH RISER) ЭЛЕКТРИКА
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
6
6
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
16
17
18
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33

Артикул

Название

Примечание

Количество

1

207-06-A1821

HARNESS,SOLENOID

2

08034-20519

BAND

3

22B-54-17511

WORK LAMP ASS'Y

4

22B-54-17271

GROMMET

|$4

421-06-23330

BULB¤ 70W

5

207-06-A1660

HARNESS,EXTENSION

6

04434-53210

CLIP

7

01010-81016

BOLT

8

01643-31032

WASHER

9

207-06-A1642

HARNESS,LAMP

10

08051-00801

CLIP

11

207-06-A1652

HARNESS,CONTROL

12

08034-20536

BAND

13

08053-01510

CLIP

14

04434-51310

CLIP

15

01435-00612

BOLT

16

569-06-61970

RELAY

17

04434-51410

CLIP

18

01010-81020

BOLT

19

01010-81016

BOLT

20

01643-31032

WASHER

21

04434-51010

CLIP

22

207-06-A1760

HARNESS,(SEE FIG. E0420-05A0)

23

207-06-A1830

BRACKET,(SEE FIG. E0420-05A0)

24

569-06-61960

RELAY,(SEE FIG. E0420-05A0)

25

207-06-A1770

RELAY

26

08037-03614

GROMMET

27

01643-31032

WASHER

28

01010-81220

BOLT

29

01643-31232

WASHER

30

04434-51408

CLIP

31

01010-80812

BOLT

32

01643-30823

WASHER

33

08193-21012

CLIP

Выбрано товаров: 34
