Запчасти Komatsu PC270LC-8 K-8A КАБИНА ПРАВ. КОНСОЛЬ OPERATOR\XD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

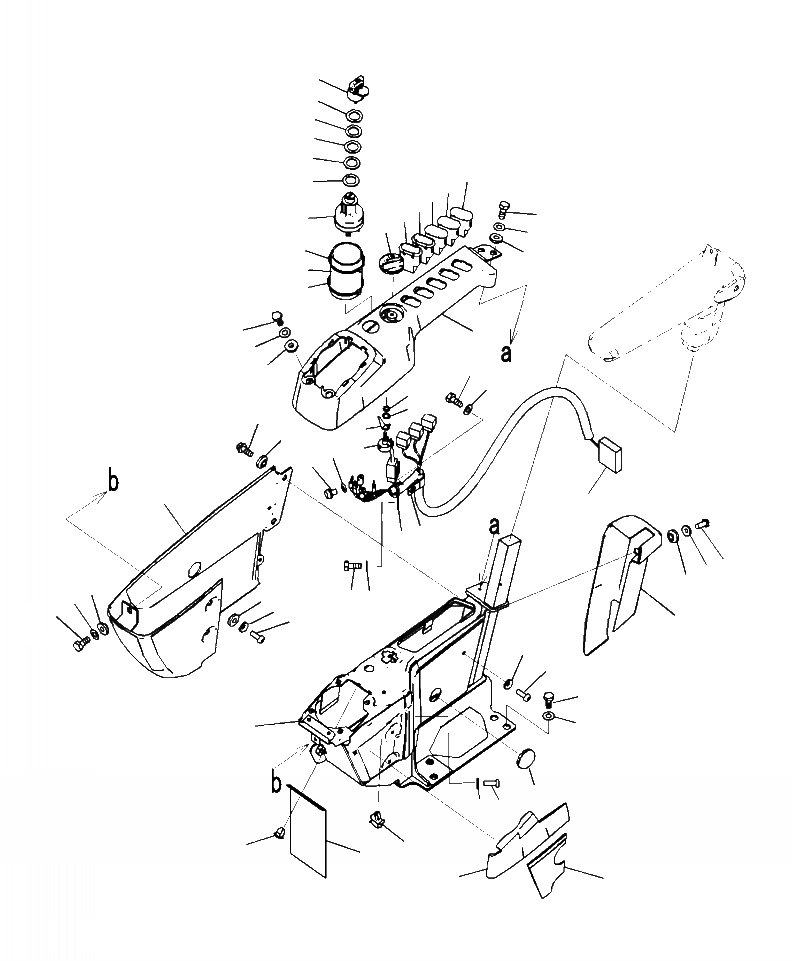

Схема запчастей Komatsu PC270LC-8 - K-8A КАБИНА ПРАВ. КОНСОЛЬ OPERATOR\XD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
26
28
28
28
27
37
29
37
37
35
36
9
26
34
10
31
11
30
31
9
7
10
43
11
44
32
32
17
18
33
40
32
39
12
38
42
45
20
21
18
22
16
18
14
15
19
13
24
23
2
3
1
25
24
23
6
41
5
8
4
46
47

Артикул

Название

Примечание

Количество

1

20Y-43-41314

FRAME, R.H.

2

01010-81230

BOLT

3

01643-71232

WASHER, FLAT

4

20Y-43-41631

SHEET

5

22U-43-23251

SHEET

6

22U-43-23290

CLIP

7

20Y-43-41323

COVER

8

20Y-43-41661

SHEET

9

01010-80616

BOLT

10

01643-30623

WASHER

11

20Y-43-41290

COLLAR

12

20Y-43-41332

COVER

13

01245-00616

SCREW

14

01643-70623

WASHER

15

01010-80616

BOLT

16

01643-30623

WASHER

17

01435-00612

BOLT

18

20Y-43-41290

COLLAR

19

20Y-43-41353

COVER

20

01245-00616

SCREW

21

01643-70623

WASHER

22

20Y-43-41290

COLLAR

23

01245-00616

SCREW

24

01643-70623

WASHER

25

09415-02512

CAP

26

08086-20000

SWITCH, STARTING

27

20Y-43-41740

PLATE

28

20Y-43-41750

WASHER

29

20Y-43-41790

WASHER

30

20Y-43-41671

SHEET

31

08034-20519

BAND

32

22U-06-22380

POTENTIOMETER

33

22U-06-22460

SPRING

34

20Y-43-41780

KNOB

35

20Y-06-42110

SWITCH

36

20Y-06-42121

SWITCH, LIGHT

37

20Y-06-42190

COVER

38

20Y-06-41130

WIRE HARNESS

N/I

08034-20414

BAND

39

01023-10508

SCREW

40

01601-20513

WASHER, SPRING

41

22U-43-23260

CLIP

42

04434-51710

CLIP

43

01010-81016

BOLT

44

01643-31032

WASHER

45

04434-51410

CLIP

46

01010-81016

BOLT

47

01643-31032

WASHER

Выбрано товаров: 48
