Запчасти Komatsu PC270LC-7L ОСНОВН. ПРОВОДКА (ПРОВОДКА СТАРТЕРА КРЕПЛЕНИЕS) ЭЛЕКТРИКА

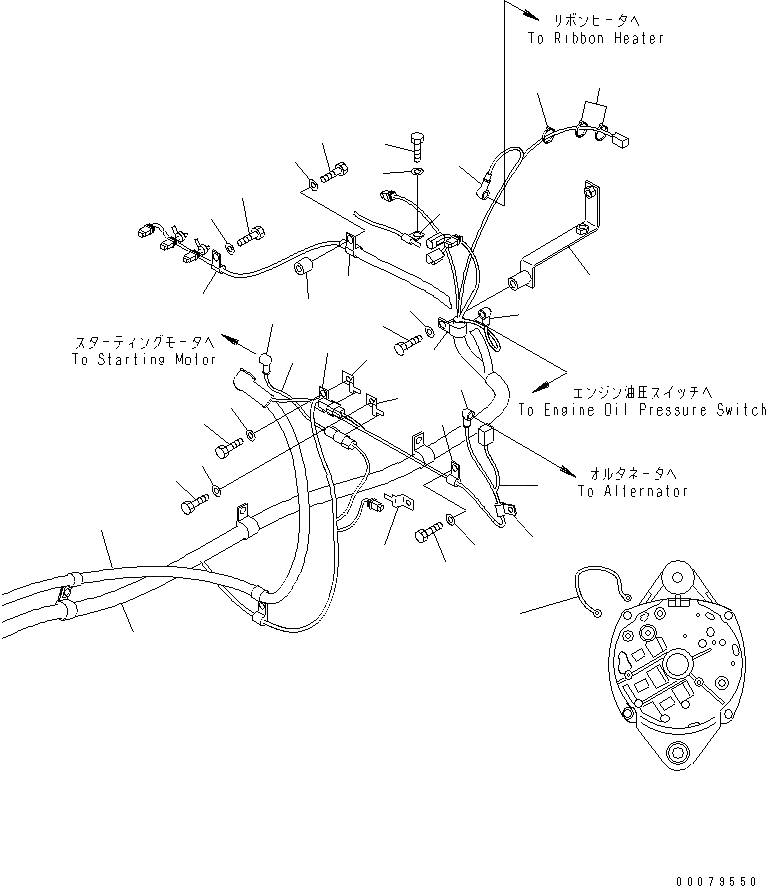

Схема запчастей Komatsu PC270LC-7L - ОСНОВН. ПРОВОДКА (ПРОВОДКА СТАРТЕРА КРЕПЛЕНИЕS) ЭЛЕКТРИКА
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

Артикул

Название

Примечание

Количество

1

20Y-06-A1710

WIRING HARNESS

2

20Y-06-A2290

JUMPER,RESISTOR WIRING HARNESS

3

08038-00519

CAP

4

04434-51010

CLIP

5

04434-51012

CLIP

6

01010-81220

BOLT

7

01643-31232

WASHER

8

08053-01512

CLIP

9

20Y-06-31630

CABLE

10

08038-00519

CAP

11

08193-21012

CLIP

12

01010-81220

BOLT

13

01643-31232

WASHER

14

08193-21012

CLIP

15

20Y-06-31181

BRACKET

16

04434-52112

CLIP

17

01010-81265

BOLT

18

01643-31232

WASHER

19

04434-50612

CLIP

20

01010-81225

BOLT

21

01643-31232

WASHER

22

04434-51712

CLIP

23

20Y-03-11220

COLLAR

24

01010-81265

BOLT

25

01643-31232

WASHER

26

04434-51712

CLIP

27

01010-81225

BOLT

28

01643-31232

WASHER

29

08038-00519

CAP

30

08038-00519

CAP

31

08034-20536

BAND

32

08034-20536

BAND

33

20Y-06-31620

CABLE,(SEE FIG. E0200-01A0)

34

20Y-06-31611

WIRING HARNESS,(SEE FIG. E0200-02A0)

Выбрано товаров: 34
