FIG NO. J- СТРЕЛА НИЖН. ПАЛЕЦ

Запчасти Komatsu PC270LC-6LE FIG NO. J- СТРЕЛА НИЖН. ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

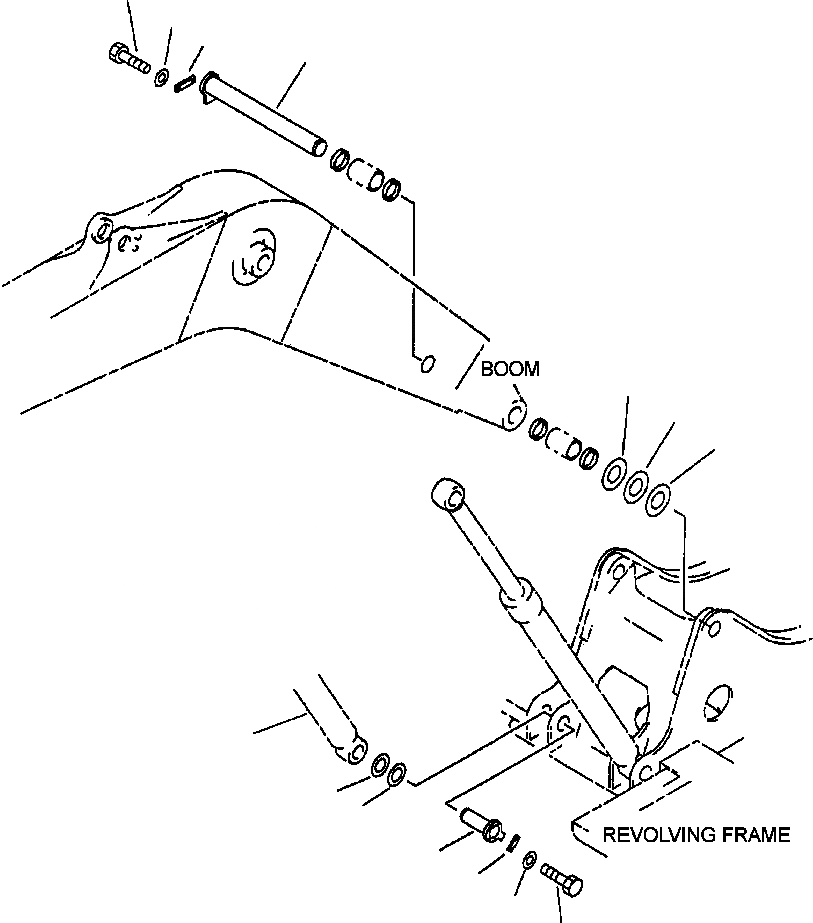

Схема запчастей Komatsu PC270LC-6LE - FIG NO. J- СТРЕЛА НИЖН. ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
3
4
2
1
5
6
7
14
12
13
8
9
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

206-70-55270

PIN

2

20Y-70-11190

PLATE

3

01010-61640

BOLT

4

01643-31645

WASHER

5

206-70-55250

SPACER - 0.031 IN. (0.8 MM)

6

206-70-55260

SPACER - 0.059 IN. (1.5 MM)

7

206-70-55320

SPACER - 0.039 IN. (1.0 MM)

8

205-70-65750

PIN

9

205-70-66580

PLATE

10

01010-81235

BOLT

11

01643-31232

WASHER

12

20Y-70-11350

SPACER - 0.031 IN. (0.8 MM)

13

206-70-55290

SPACER - 0.059 IN. (1.5 MM)
