Запчасти Komatsu PC250LC-6L FIG NO. M- ЛЕВ. ДВЕРЬ (ДВЕРЬ - КАБИНА - ВЫС. ALTITUDE) ЧАСТИ КОРПУСА

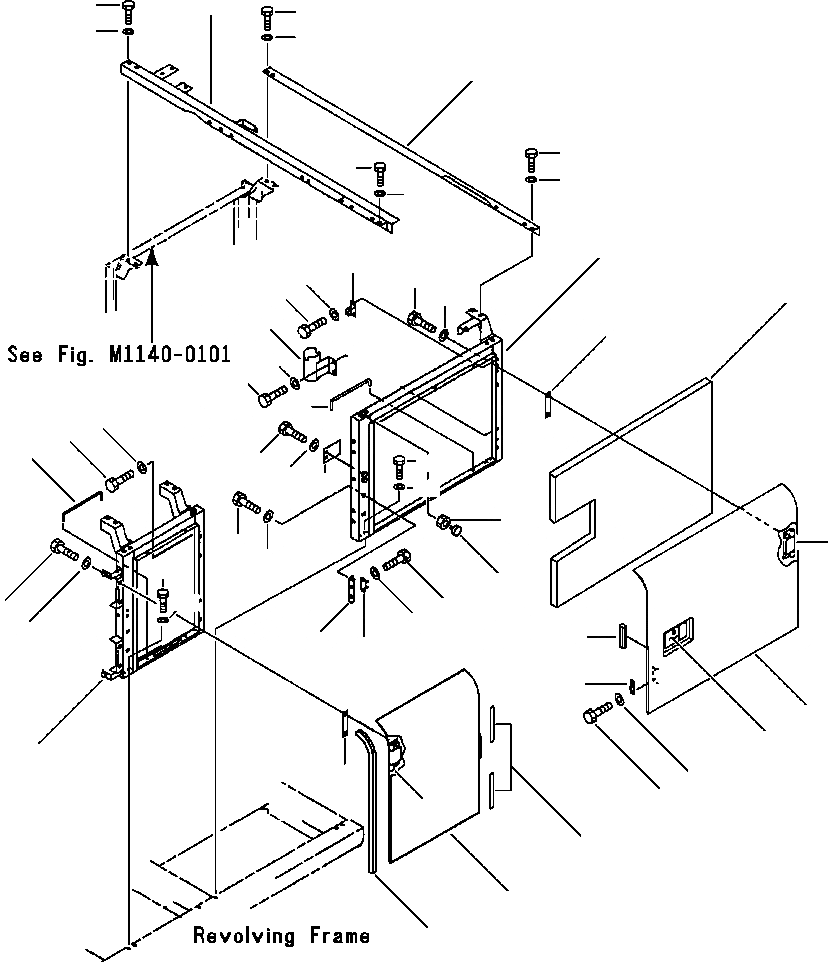

Схема запчастей Komatsu PC250LC-6L - FIG NO. M- ЛЕВ. ДВЕРЬ (ДВЕРЬ - КАБИНА - ВЫС. ALTITUDE) ЧАСТИ КОРПУСА
43
42
43
44
44
41
43
43
44
44
19
36
38
15
37
8
16
33
17
35
8A
34
32
21
20
31
29
3
4
30
28
44
40
9
23
24
3
4
39
44
26
5
27
6
10
22
25
12
11
18
7
14
13
2
4
1
3

Артикул

Название

Примечание

Количество

1

20Y-54-28113

COVER

2

20Y-54-28161

HINGE

3

20Y-54-28270

SEAL

4

20Y-54-28281

SHEET

5

01010-51235

BOLT

6

01643-31232

WASHER

7

20Y-54-28290

PLATE

8

20Y-54-28261

SHEET, INSULATION

8A

20Y-54-28440

COVER

9

20Y-54-28161

HINGE

10

20Y-54-28191

SHEET

11

198-54-41982

LOCK ASSEMBLY

12

205-54-53550

DOVE TAIL

13

01010-50612

BOLT

14

01643-30623

WASHER

15

01010-51235

BOLT

16

01643-31232

WASHER

17

20Y-54-28290

PLATE

18

20Y-54-29113

FRAME

19

20Y-54-29223

FRAME

20

01010-51230

BOLT

21

01643-31232

WASHER

22

20Y-54-28170

BRACKET

23

01010-51230

BOLT

24

01643-31232

WASHER

25

205-54-51970

DOVE TAIL

26

01010-50616

BOLT

27

01643-30623

WASHER

28

20Y-54-28181

PLATE

29

01010-51230

BOLT

30

01643-31232

WASHER

31

20Y-54-29232

BAR

32

20Y-54-29232

BAR

33

20Y-54-27341

BRACKET

34

01010-51230

BOLT

35

01643-31232

WASHER

36

20Y-54-12920

CLAMP

37

01010-51025

BOLT

38

01643-31032

WASHER

39

203-54-56710

STOPPER

40

01580-11008

NUT

41

20Y-54-29133

FRAME

42

20Y-54-29143

FRAME

43

01010-51230

BOLT

44

01643-31232

WASHER

Выбрано товаров: 45
