Запчасти Komatsu PC250HD-6Z ОСНОВН. КОНСТРУКЦИЯ (РАБОЧАЯ ЛИНИЯ PPC) (ПАТРУБКИ ПРАВОЙ СТОЙКИ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

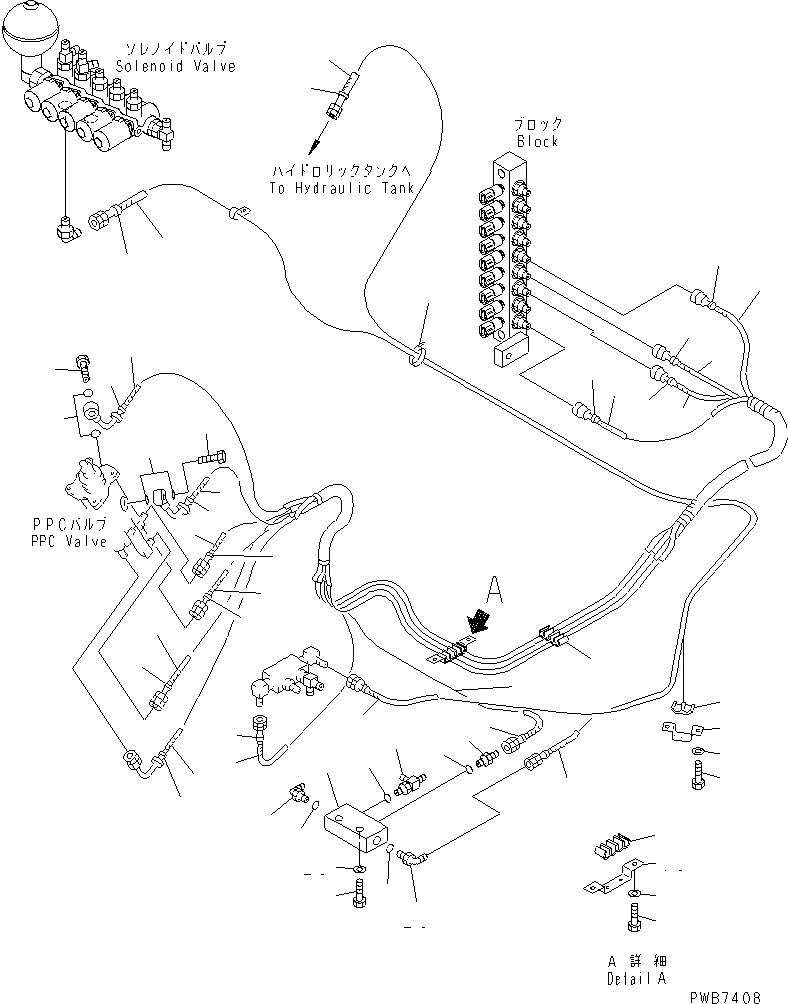

Схема запчастей Komatsu PC250HD-6Z - ОСНОВН. КОНСТРУКЦИЯ (РАБОЧАЯ ЛИНИЯ PPC) (ПАТРУБКИ ПРАВОЙ СТОЙКИ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

Артикул

Название

Примечание

Количество

1

20Y-62-21910

HOSE, 1535MM

2

20Y-62-21920

HOSE, 2770MM

3

20Y-62-23272

HOSE, 2820MM

4

20Y-62-23282

HOSE

5

20Y-62-23931

HOSE

6

20Y-62-23961

HOSE

7

20Y-62-22170

CLAMP

8

20Y-62-22790

BAND, RED

9

20Y-62-22820

BAND, BLUE

10

20Y-62-22830

BAND, WHITE

11

20Y-62-22840

BAND, BLACK

12

20Y-62-22850

BAND, GREEN

13

20Y-62-22860

BAND, BROWN

14

702-16-53240

PLUG

15

07000-02018

O-RING

16

20Y-62-16170

BOLT

17

07000-02015

O-RING

18

20Y-62-22180

CLAMP

19

01010-81016

BOLT

20

01643-31032

WASHER

21

203-62-63220

HOSE, 3400MM

22

20Y-62-23920

HOSE, 2200MM

23

20Y-62-22190

CLAMP

24

20Y-62-22790

BAND, RED

25

20Y-62-22820

BAND, BLUE

26

20Y-62-22151

BLOCK

27

01010-81050

BOLT

28

01643-31032

WASHER

29

07235-10315

ELBOW

30

07002-02034

O-RING

31

07235-10210

ELBOW

32

07002-01423

O-RING

33

07230-20210

UNION

34

07002-01423

O-RING

35

208-62-17550

TEE

36

07002-01423

O-RING

37

20Y-62-22210

BRACKET

38

01010-81016

BOLT

39

01643-31032

WASHER

40

08034-00519

BAND

Выбрано товаров: 40
