Запчасти Komatsu PC240NLC-8K КАБИНА КРЫШКА(ДЛЯ -АКТУАТОР) M ЧАСТИ КОРПУСА

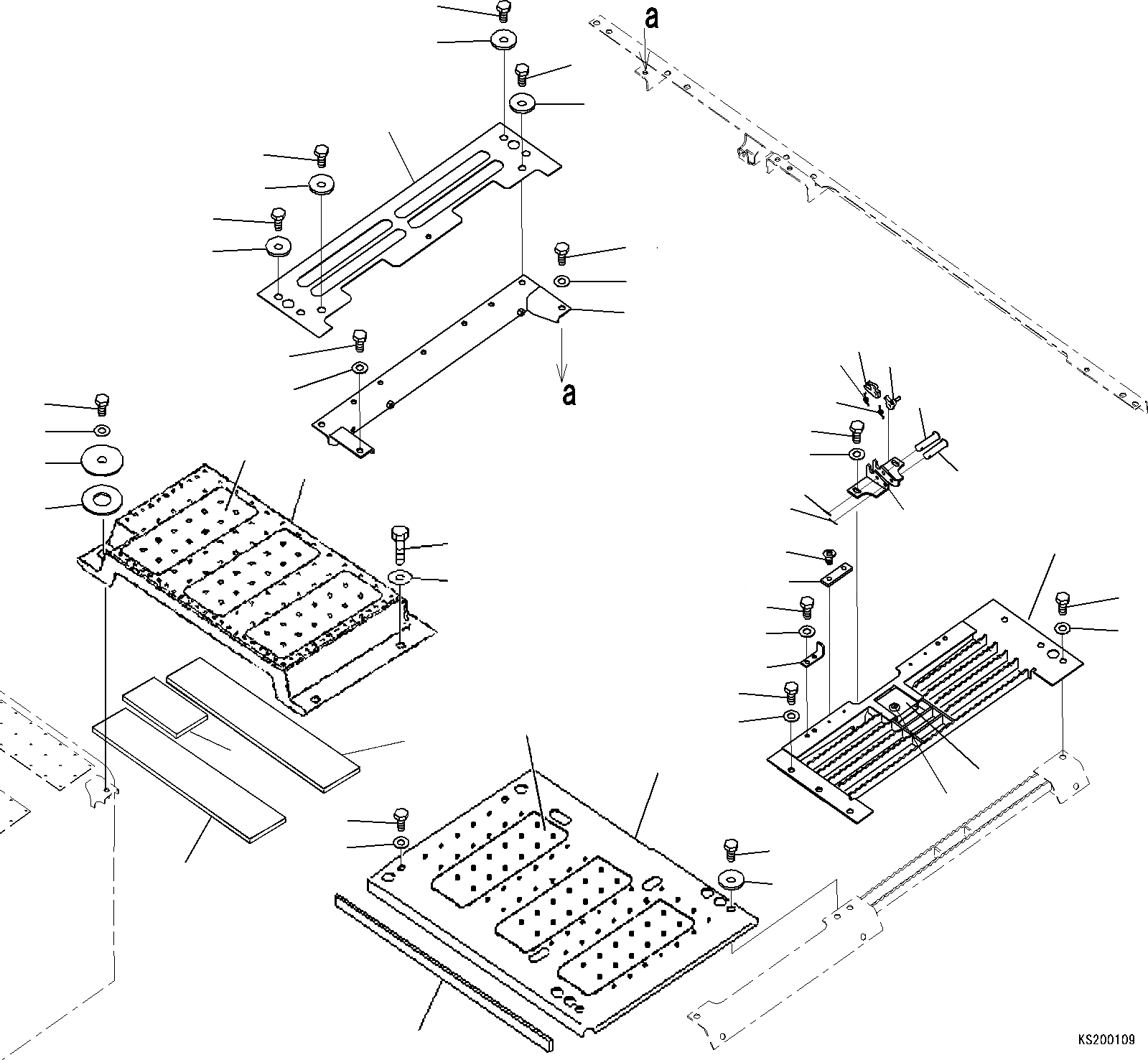

Схема запчастей Komatsu PC240NLC-8K - КАБИНА КРЫШКА(ДЛЯ -АКТУАТОР) M ЧАСТИ КОРПУСА
39
40
37
39
40
39
40
42
41
7
8
9
10
2
1
41
39
40
42
38
5
6
3
4
31
32
3
13
12
22
18
22
17
19
21
20
24
25
23
23
30
29
27
28
14
35
36
26
35
3
11
16
15
33
34

Артикул

Название

Примечание

Количество

1

206-54-K3220

Cover

|1

20Y-54-73941

Cover

2

20Y-00-42140

Plate

3

20Y-54-76520

Sheet

4

20Y-54-76530

Sheet

5

01010-81230

Bolt

6

175-54-34170

Washer

7

01010-81230

Bolt

8

01643-31232

Washer

9

20Y-54-61990

Collar

10

20Y-54-61790

Plate

|11

20Y-54-73741

Cover

11

Cover

12

20Y-54-73730

Sheet

13

20Y-00-42140

Plate

14

20Y-54-71723

Cover

|14

20Y-54-71722

Cover

15

20Y-54-25852

Lock (Handle

|15

20Y-54-25851

Lock (Handle)

16

20Y-54-73190

Lock Assembly

|16

20Y-54-27540

Lock Assembly

17

20Y-54-75910

Plate

|17

20Y-54-27511

Plate

18

20Y-54-75930

Bracket

|18

20Y-54-27523

Bracket

19

20Y-54-75920

Lever

|19

21K-54-26341

Lever

20

21K-54-26351

Spring

21

20X-54-21460

Spring

22

04205-11038

Pin

23

04050-13020

Pin, Cotter

24

01010-81025

Bolt

25

01643-31032

Washer

26

20Y-54-27182

Bracket

27

01010-81025

Bolt

28

01643-31032

Washer

29

205-54-68440

Plate

30

01224-40616

Screw, Philips Head

31

01010-81230

Bolt

32

01643-31232

Washer

33

01010-81230

Bolt

34

175-54-34170

Washer

35

01010-81230

Bolt

36

01643-31232

Washer

37

20Y-54-71731

Cover

|37

20Y-54-71730

Cover

38

20Y-54-71172

Frame

|38

20Y-54-71171

Frame

39

01010-81230

Bolt

40

175-54-34170

Washer

41

01010-81230

Bolt

42

01643-31232

Washer

Выбрано товаров: 52
