Запчасти Komatsu PC240NLC-8K КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА) (ШАССИ) H ГИДРАВЛИКА

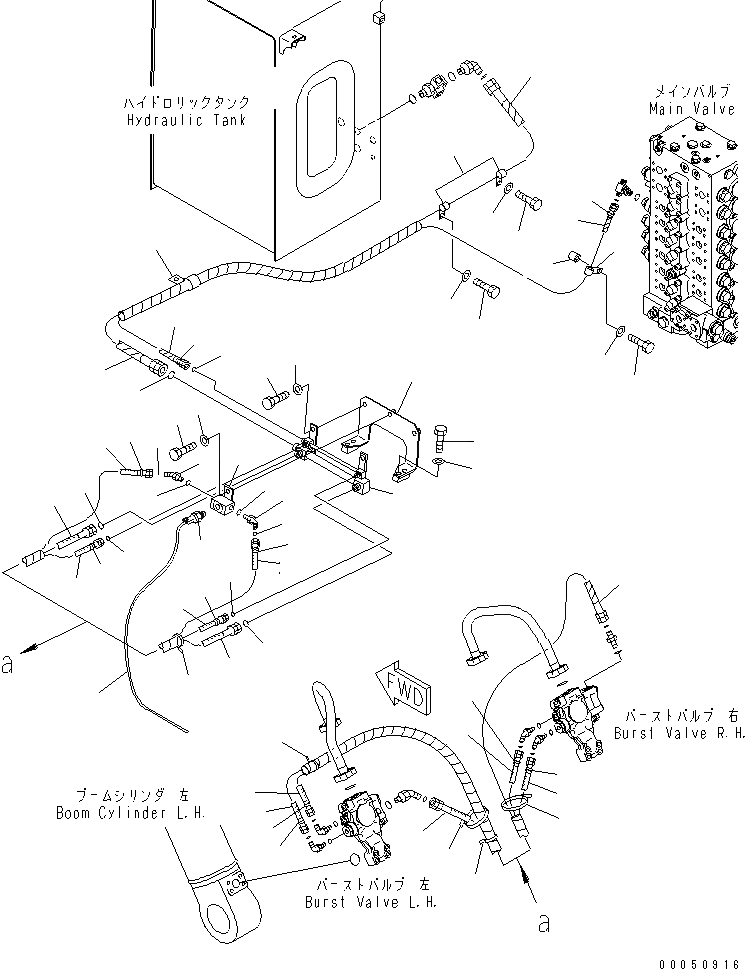

Схема запчастей Komatsu PC240NLC-8K - КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА) (ШАССИ) H ГИДРАВЛИКА
32
37
33
40
31
35
36
41
39
38
43
42
34
31
33
16
14
15
2
3
1
13
32
18
6
5
10
29
28
17
25
26
27
16
9
7
4
9
8
10
23
20
11
16
24
21
12
22
19
17
25
27
26
22
21
20
24
23
19
30
22
30
28
29

Артикул

Название

Примечание

Количество

1

22U-62-27290

BRACKET

2

01010-81255

BOLT

3

20Y-62-13450

PLATE

4

22U-62-27280

BLOCK

5

01010-81230

BOLT

6

01643-31232

WASHER

7

11Y-62-12240

ELBOW

8

11Y-62-12160

ELBOW

9

07002-11423

O-RING

10

02896-11008

O-RING

11

7861-93-1812

SENSOR

|11

7861-93-1811

SENSOR

|11

7861-93-1650

SENSOR

|11

7861-93-1810

SENSOR

12

7861-93-1780

WIRING HARNESS

13

20Y-62-42730

TUBE

14

01010-81230

BOLT

15

01643-31232

WASHER

16

02896-11008

O-RING

17

02896-11012

O-RING

18

02896-11015

O-RING

19

02762-00406

HOSE

20

02777-00211

HOSE

21

02760-00210

HOSE, 1000MM

22

08034-20823

BAND

23

20Y-62-22790

BAND, RED

24

20Y-62-22850

BAND, GREEN

25

02762-00410

HOSE, 1000MM

26

02760-002A6

HOSE

27

20Y-62-22850

BAND, GREEN

28

02777-002A6

HOSE

29

20Y-62-22790

BAND, RED

30

08034-20823

BAND

31

02761-00215

HOSE

32

02763-00520

HOSE

33

20Y-62-22860

BAND, BROWN

34

281-01-13180

CLIP

35

01010-81225

BOLT

36

01643-31232

WASHER

37

04434-52512

CLIP

38

01010-81225

BOLT

39

01643-31232

WASHER

40

04434-51212

CLIP

41

175-61-17240

COLLAR

42

01010-81285

BOLT

43

01643-31232

WASHER

Выбрано товаров: 46
