Запчасти Komatsu PC240NLC-10 ЦИЛИНДР СТРЕЛЫ, С ANTI-DROP КЛАПАН, ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ, ЦИЛИНДР СТРЕЛЫ, LHS (/) ЦИЛИНДР СТРЕЛЫ, С ANTI-DROP КЛАПАН, ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ

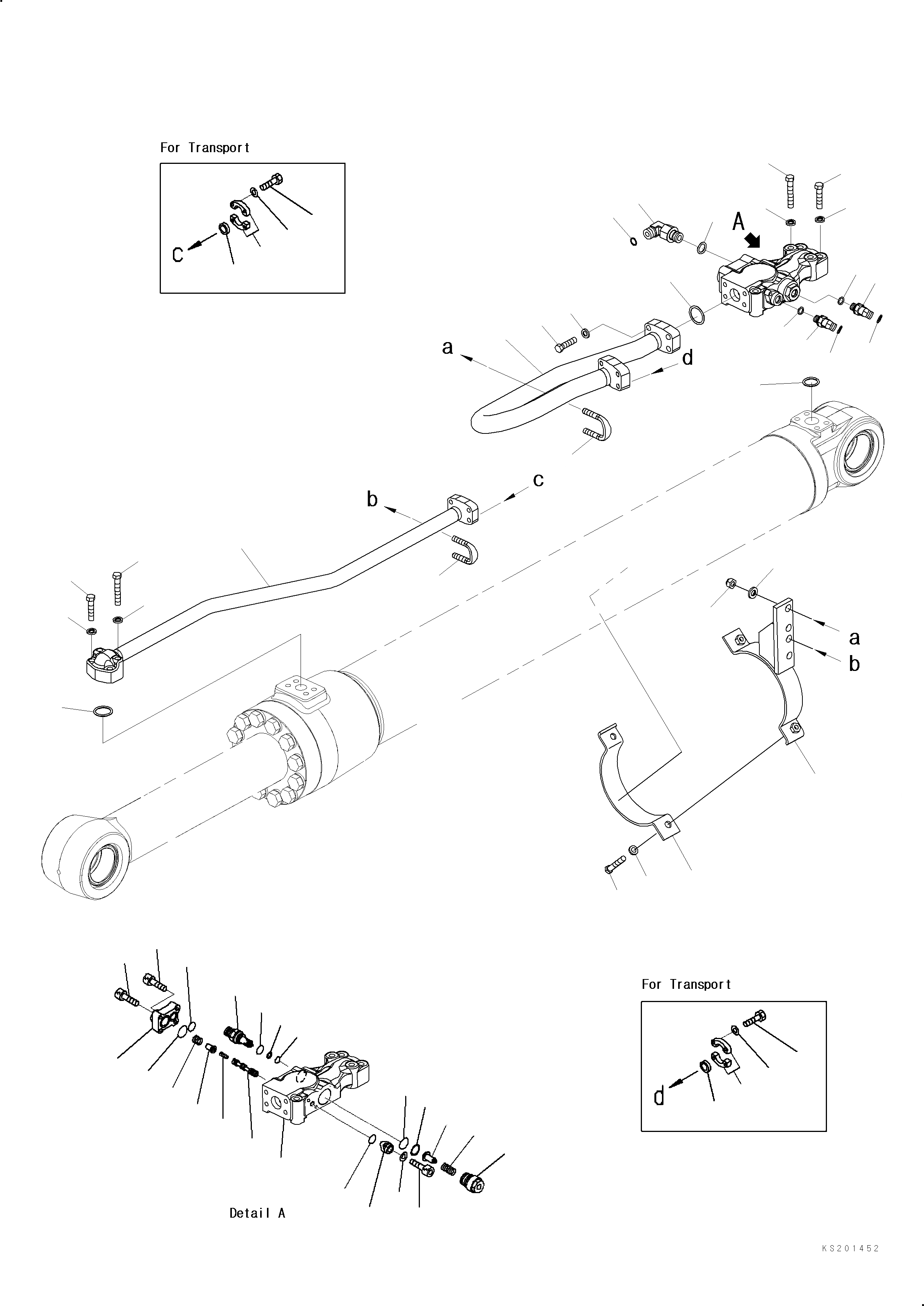

Схема запчастей Komatsu PC240NLC-10 - ЦИЛИНДР СТРЕЛЫ, С ANTI-DROP КЛАПАН, ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ, ЦИЛИНДР СТРЕЛЫ, LHS (/) ЦИЛИНДР СТРЕЛЫ, С ANTI-DROP КЛАПАН, ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ
46
44
38
37
50
48
49
30
26
27
33
34
55
54
52
51
53
56
30
2
35
36
39
1
40
26
27
28
29
41
42
43
37
38
32
31
47
45
38
37
7
16
15
17
20
21
18
19
12
5
11
9
6
8
4
3
14
13
10
22
25
23
24

Артикул

Название

Примечание

Количество

|$0

707-E1-01810

Cylinder Assembly

1

707-86-69380

Tube L.H.

2

707-86-16310

Tube L.H.

|$3

702-21-08390

Valve, Pilot

5

702-21-38510

Case

7

702-21-38430

Flange

8

702-21-38440

Spring

10

702-21-38460

O-Ring

11

702-21-38470

O-Ring

12

702-21-38480

Plug

13

01252-60825

Bolt

14

01252-60835

Bolt

15

01252-60620

Bolt

16

01641-20608

Washer

17

07000-12021

O-Ring

18

702-21-39690

Valve

19

709-75-92220

Spring

20

700-93-11320

O-Ring

21

700-93-11330

Ring, Back-Up

22

723-90-66900

Valve Assembly, Relief

23

700-80-64220

Ring

24

700-22-11410

O-Ring

25

709-25-11390

O-Ring

26

07372-21060

Bolt

27

01643-51032

Washer

28

07372-21045

Bolt

29

01643-51032

Washer

30

07000-13035

O-Ring, (Kit : K07)

31

707-88-51520

Bracket L.H.

32

707-88-21341

Band

33

07372-21050

Bolt

34

01643-51032

Washer

35

07372-21040

Bolt

36

01643-51032

Washer

37

07372-21035

Bolt

38

01643-51032

Washer

39

07283-33442

Clip

40

07283-32738

Clip

41

07000-13030

O-Ring, (Kit : K07)

42

01643-31032

Washer

43

01597-01009

Nut

44

07371-30640

Flange, Split

45

07371-31049

Flange, Split

46

707-88-33030

Cap

47

707-88-33040

Cap

48

20Y-62-42890

Elbow

49

07002-12034

O-Ring

50

02896-11012

O-Ring

51

02783-10210

Elbow

52

07002-11423

O-Ring

53

02896-11008

O-Ring

54

02783-10210

Elbow

55

07002-11423

O-Ring

56

02896-11008

O-Ring

K07

707-99-50400

Seal Kit, Hydraulic Cylinder

Выбрано товаров: 55
