Запчасти Komatsu PC240LC-8K БОКОВ. КРЫШКА, ПРАВ. (№ K-K9) M ЧАСТИ КОРПУСА

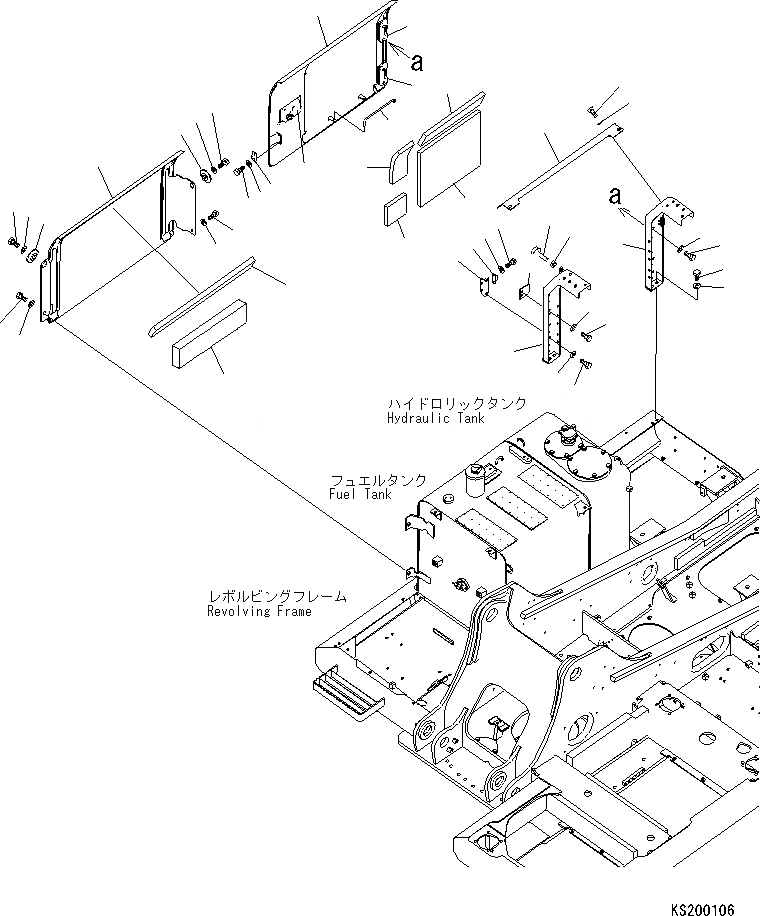

Схема запчастей Komatsu PC240LC-8K - БОКОВ. КРЫШКА, ПРАВ. (№ K-K9) M ЧАСТИ КОРПУСА
36
37
35
37
36
32
35
37
36
6
7
7
26
29
8
14
16
15
36
37
33
34
28
25
17
20
22
21
3
4
5
23
24
13
12
18
19
2
1
10
9
30
31
27
11

Артикул

Название

Примечание

Количество

1

20Y-54-71411

FRAME

2

20Y-54-71421

FRAME

3

20Y-54-71431

PLATE

4

01010-81225

BOLT

5

01643-31232

WASHER

6

206-54-21711

COVER

|6

206-54-21710

COVER

7

20Y-54-63414

HINGE

8

20Y-54-71491

LOCK ASSEMBLY

|8

198-54-41982

LOCK ASSEMBLY

9

01010-81225

BOLT

10

01643-31232

WASHER

11

20Y-54-61470

PLATE

12

01010-81225

BOLT

13

01643-31232

WASHER

14

205-54-53550

DOVE TAIL

15

01010-80612

BOLT

16

01643-30623

WASHER

17

20Y-54-28170

BRACKET

18

01010-81225

BOLT

19

01643-31232

WASHER

20

205-54-51970

DOVE TAIL

21

01010-80616

BOLT

22

01643-30623

WASHER

23

20Y-54-11611

STOPPER

24

01580-11008

NUT

25

20Y-54-71440

SHEET

26

20Y-54-29232

BAR

27

20Y-54-72690

SHEET

28

20Y-54-72720

SHEET

29

20Y-54-72710

SHEET

30

01010-81230

BOLT

31

01643-31232

WASHER

|32

20Y-54-71153

COVER

|32

20Y-54-71152

COVER

32

COVER

33

20Y-54-61391

SHEET

34

20Y-54-76910

SHEET

35

208-54-57180

COLLAR

36

01010-81230

BOLT

37

01643-31232

WASHER

Выбрано товаров: 41
