Запчасти Komatsu PC240LC-10 ВОЗВРАТ. ТРУБЫ (№9-) ВОЗВРАТ. ТРУБЫ

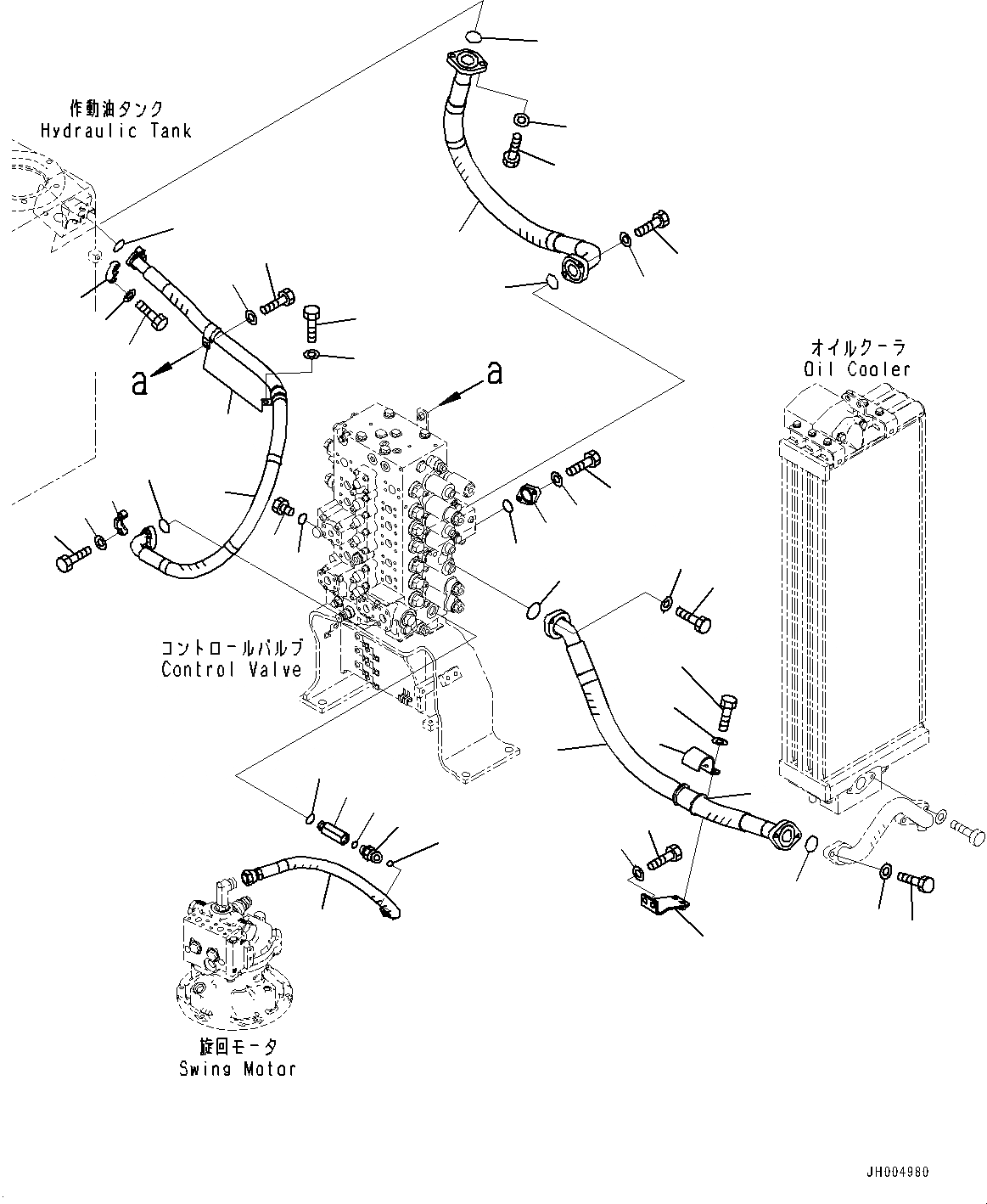

Схема запчастей Komatsu PC240LC-10 - ВОЗВРАТ. ТРУБЫ (№9-) ВОЗВРАТ. ТРУБЫ
16
15
13
14
11
12
29
30
32
31
28
33
34
35
34
35
29
31
32
30
22
23
25
24
26
27
23
38
39
36
37
2
4
3
8
9
7
1
20
21
19
10
2
6
5
17
18

Артикул

Название

Примечание

Количество

1

2A5-62-11722

Hose

2

07000-13048

O-ring

3

01010-81240

Bolt

4

01643-31232

Washer

5

01010-81245

Bolt

6

01643-31232

Washer

7

22U-62-21551

Clamp

8

01010-81230

Bolt

9

01643-31232

Washer

10

07095-01245

Cushion

11

203-62-61410

Joint

12

07002-12434

O-ring

13

02783-10628

Elbow

14

07002-12434

O-ring

15

02896-11018

O-ring

16

02753-00608

Hose, Face Seal Type

17

07040-12412

Plug

18

07002-12434

O-ring

19

2A5-62-11731

Bracket

20

01010-81230

Bolt

21

01643-31232

Washer

22

2A5-62-11682

Hose

23

07000-13048

O-ring

24

01010-81240

Bolt

25

01643-31232

Washer

26

01010-81235

Bolt

27

01643-31232

Washer

28

2A5-62-11692

Hose

29

07000-13032

O-ring

30

07371-31049

Flange, Split

31

07372-21035

Bolt

32

01643-51032

Washer

33

04434-53412

Clip

34

01010-81230

Bolt

35

01643-31232

Washer

36

20Y-62-53160

Flange

37

07000-13040

O-ring

38

01010-81035

Bolt

39

01643-31032

Washer

Выбрано товаров: 39
