Запчасти Komatsu PC240LC-10 МЕХАНИЗМ ПОВОРОТА, ДРЕНАЖН. ТРУБЫ МЕХАНИЗМ ПОВОРОТА

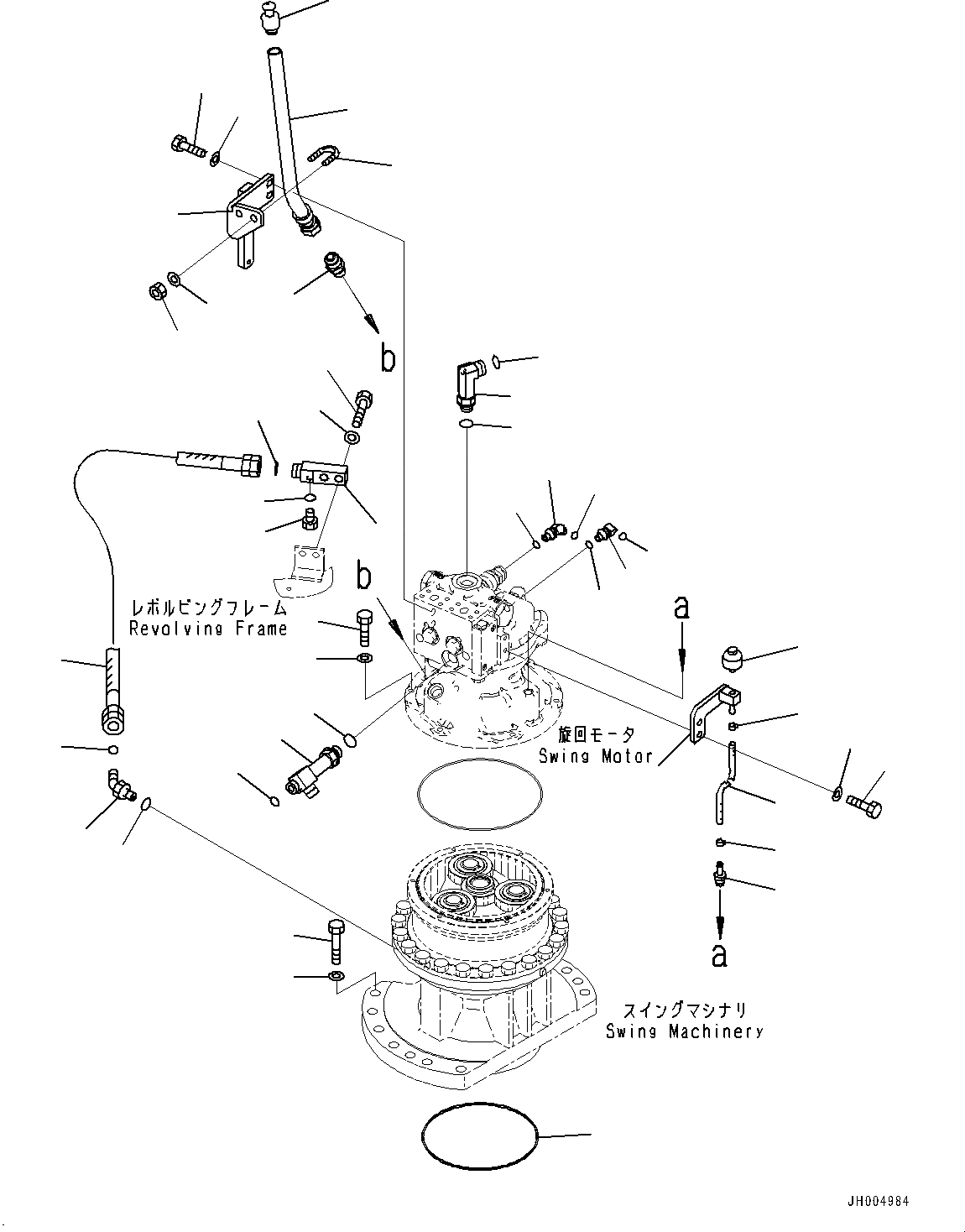

Схема запчастей Komatsu PC240LC-10 - МЕХАНИЗМ ПОВОРОТА, ДРЕНАЖН. ТРУБЫ МЕХАНИЗМ ПОВОРОТА
5
3
8
2
1
7
4
41
39
40
11
12
36
35
9
10
37
38
6
30
31
33
34
32
29
28
18
14
16
25
19
20
13
15
17
21
22
23
24
26
27
30
28
29

Артикул

Название

Примечание

Количество

1

02783-10522

Elbow

2

07002-12434

O-Ring

3

02896-11015

O-Ring

4

02896-11015

O-Ring

5

02762-005A5

Hose

6

20Y-26-31211

Elbow

7

07040-11409

Plug

8

07002-11423

O-Ring

9

01010-81035

Bolt

10

01643-51032

Washer

11

2A5-26-11130

Bracket

12

01010-81030

Bolt

13

01643-31032

Washer

14

07030-00252

Breather

15

07285-00130

Clip

16

07286-01016

Hose

17

07285-00130

Clip

18

6138-55-7610

Nipple

19

206-26-73420

Tube

20

206-26-73430

Gauge

21

07238-10630

Connector

22

206-62-32111

Bracket

23

01010-81030

Bolt

24

01643-31032

Washer

25

07283-32738

Clip, Pipe

26

01597-01009

Nut

27

01643-31032

Washer

28

11Y-62-12240

Elbow

29

02896-11008

O-Ring

30

07002-11423

O-Ring

31

02782-10630

Elbow

32

02896-11018

O-Ring

33

07002-12434

O-Ring

34

07000-15250

O-Ring

35

01010-82070

Bolt

36

01643-32060

Washer

37

01010-81250

Bolt

38

01643-31232

Washer

39

20Y-62-41940

Elbow

40

02896-11015

O-Ring

41

07002-12434

O-Ring

Выбрано товаров: 41
