Запчасти Komatsu PC240LC-10 СИСТЕМА ОХЛАЖДЕНИЯ, ЗАЩИТА ВЕНТИЛЯТОРА СИСТЕМА ОХЛАЖДЕНИЯ

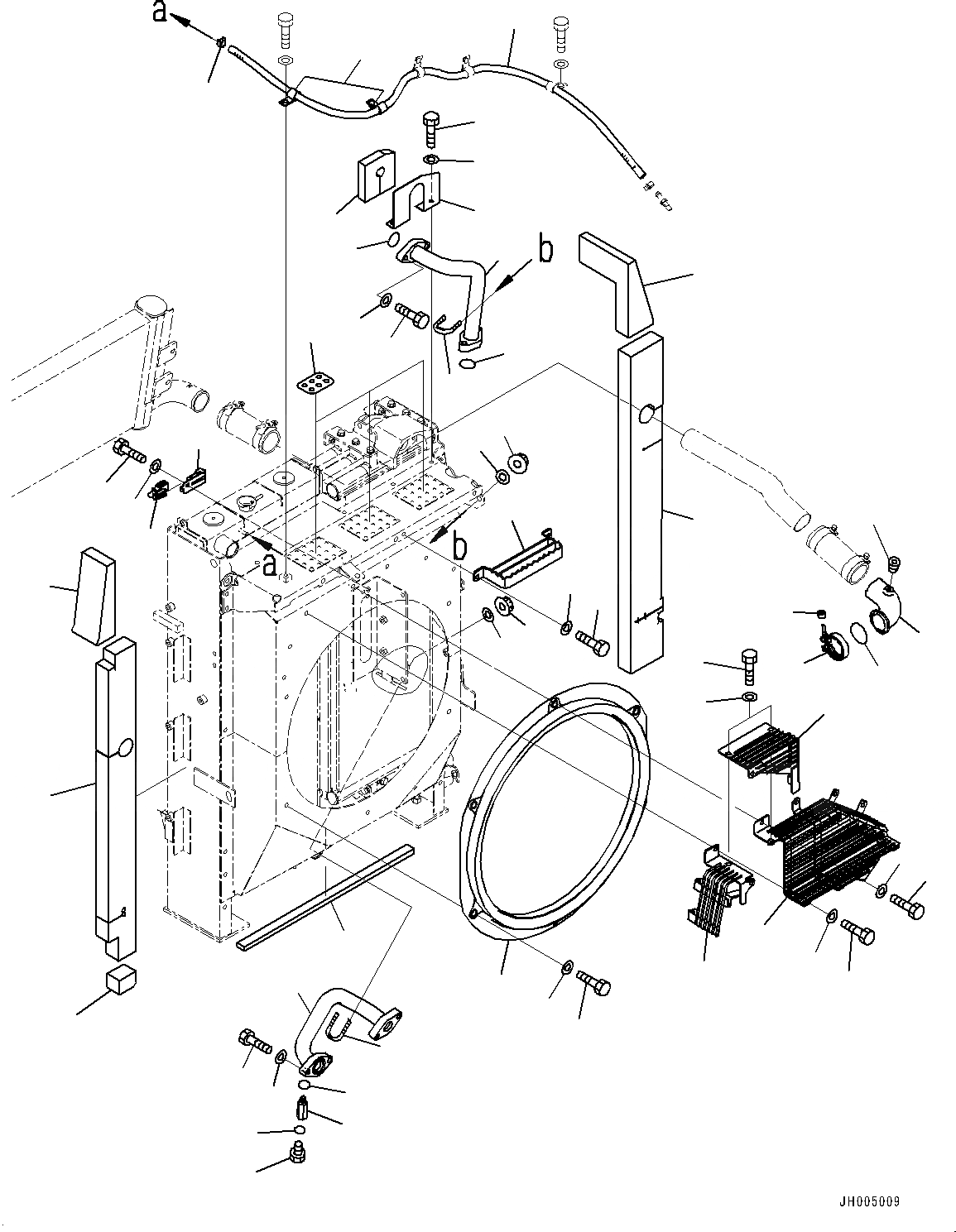

Схема запчастей Komatsu PC240LC-10 - СИСТЕМА ОХЛАЖДЕНИЯ, ЗАЩИТА ВЕНТИЛЯТОРА СИСТЕМА ОХЛАЖДЕНИЯ
38
20
21
16
13
15
14
41
37
40
47
48
45
46
52
12
11
16
19
18
17
42
18
17
43
44
36
28
27
4
6
5
26
24
25
2
3
8
9
1
7
50
51
49
39
29
30
31
34
35
32
10
33
19
22
23

Артикул

Название

Примечание

Количество

1

2A5-03-11831

Guard

2

01010-81020

Bolt

3

01643-31032

Washer

4

2A5-03-11842

Guard

5

01010-81020

Bolt

6

01643-31032

Washer

7

2A5-03-11852

Guard

8

01010-81020

Bolt

9

01643-31032

Washer

10

206-03-31391

Tube

11

01010-81245

Bolt

12

01643-31232

Washer

13

2A5-03-11681

Tube

14

01010-81245

Bolt

15

01643-31232

Washer

16

07283-34346

Clip

17

01643-31032

Washer

18

01597-01009

Nut

19

07000-13045

O-Ring

20

07040-11409

Plug

21

07002-11423

O-Ring

22

20Y-60-22210

Body

23

07002-11423

O-Ring

24

6738-11-4320

Pipe

25

07043-70108

Plug

26

6738-11-4370

O-Ring

27

6738-11-4380

Clamp

28

6738-11-4390

Nut

29

2A5-03-12111

Hose

30

04434-51612

Clip

31

11Y-09-11140

Clip

|$31

2A5-03-11791

Cover

32

Cover

33

2A5-03-11780

Sheet

34

01010-81020

Bolt

35

01643-31032

Washer

36

2A5-03-11861

Sheet

37

2A5-03-11870

Sheet

38

2A5-03-11881

Sheet

39

2A5-03-11891

Sheet

40

2A5-03-11920

Sheet

41

2A5-03-11930

Sheet

42

206-03-31470

Step

43

01010-81030

Bolt

44

01643-31032

Washer

45

20Y-979-6191

Sensor

46

20Y-979-6271

Bracket

47

01010-80616

Bolt

48

01643-30623

Washer

49

22U-03-31170

Shroud

50

01010-81030

Bolt

51

203-54-56970

Washer

52

21T-00-31710

Plate

Выбрано товаров: 53
