Запчасти Komatsu PC230NHD-8K 2-СЕКЦИОНН. СТРЕЛА (2-Я СТРЕЛА АВТОМАТИЧ. СМАЗ.) (№K-) G АВТОМАТИЧ. СМАЗ. СИСТЕМА

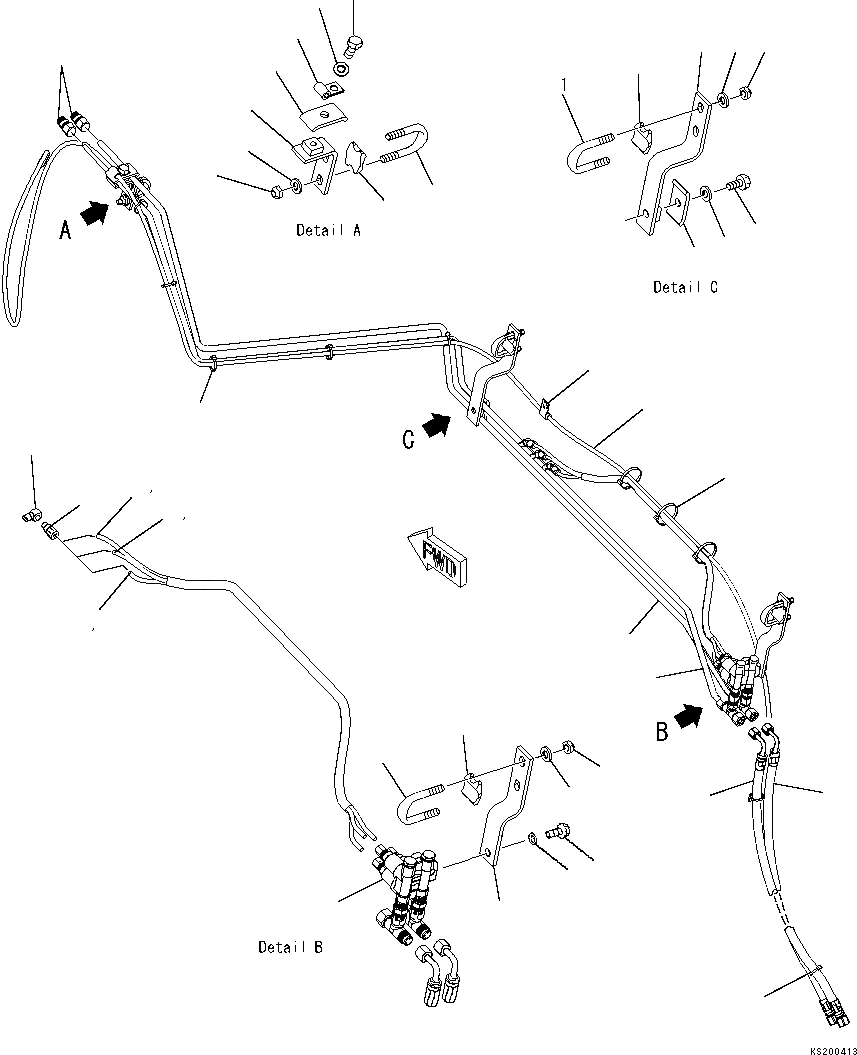

Схема запчастей Komatsu PC230NHD-8K - 2-СЕКЦИОНН. СТРЕЛА (2-Я СТРЕЛА АВТОМАТИЧ. СМАЗ.) (№K-) G АВТОМАТИЧ. СМАЗ. СИСТЕМА
1
17
16
29
18
23
26
27
3
1
2
12
13
10
11
8
9
22
21
2
22
24
26
27
18
17
16
28
14
25
20
19
15
15
21
22
26
27
6
7
5
4
30
31

Артикул

Название

Примечание

Количество

1

20Y-62-K7540

FITTING

2

20Y-62-K7530

FITTING

3

20Y-62-K7520

UNION

4

20Y-70-K5120

BLOCK

5

20Y-70-K5130

BRACKET

6

01010-81020

BOLT

7

01643-31032

WASHER

|8

20Y-70-K4640

HOSE ASSEMBLY

8

20Y-70-K4660

HOSE (675MM)

9

203-62-58170

MARK, P2

10

20Y-70-K4650

HOSE (715MM)

11

203-62-62450

MARK, P3

12

20Y-70-K4670

HOSE (755MM)

13

203-62-58160

MARK, P1

14

20Y-06-K1040

HARNESS

15

20Y-70-K4621

HOSE

16

01010-81025

BOLT

17

01643-31032

WASHER

18

207-70-K3040

CLAMP

19

20Y-70-K5180

TUBE

20

20Y-70-K5190

TUBE

21

07283-33450

CLIP

22

07283-53444

SEAT

23

20Y-62-K7311

BRACKET

24

20Y-70-K4630

BRACKET

25

08034-20519

BAND

26

01643-31032

WASHER

27

01597-01009

NUT

28

04434-51012

CLIP

29

04434-51010

CLIP

30

08034-20414

BAND

31

08034-20414

BAND

Выбрано товаров: 32
