Запчасти Komatsu PC230NHD-8K ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) ДЛЯ 1-СЕКЦИОНН. СТРЕЛЫ , -ATT & 2-СЕКЦИОНН. СТРЕЛА , ATT (№K-) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

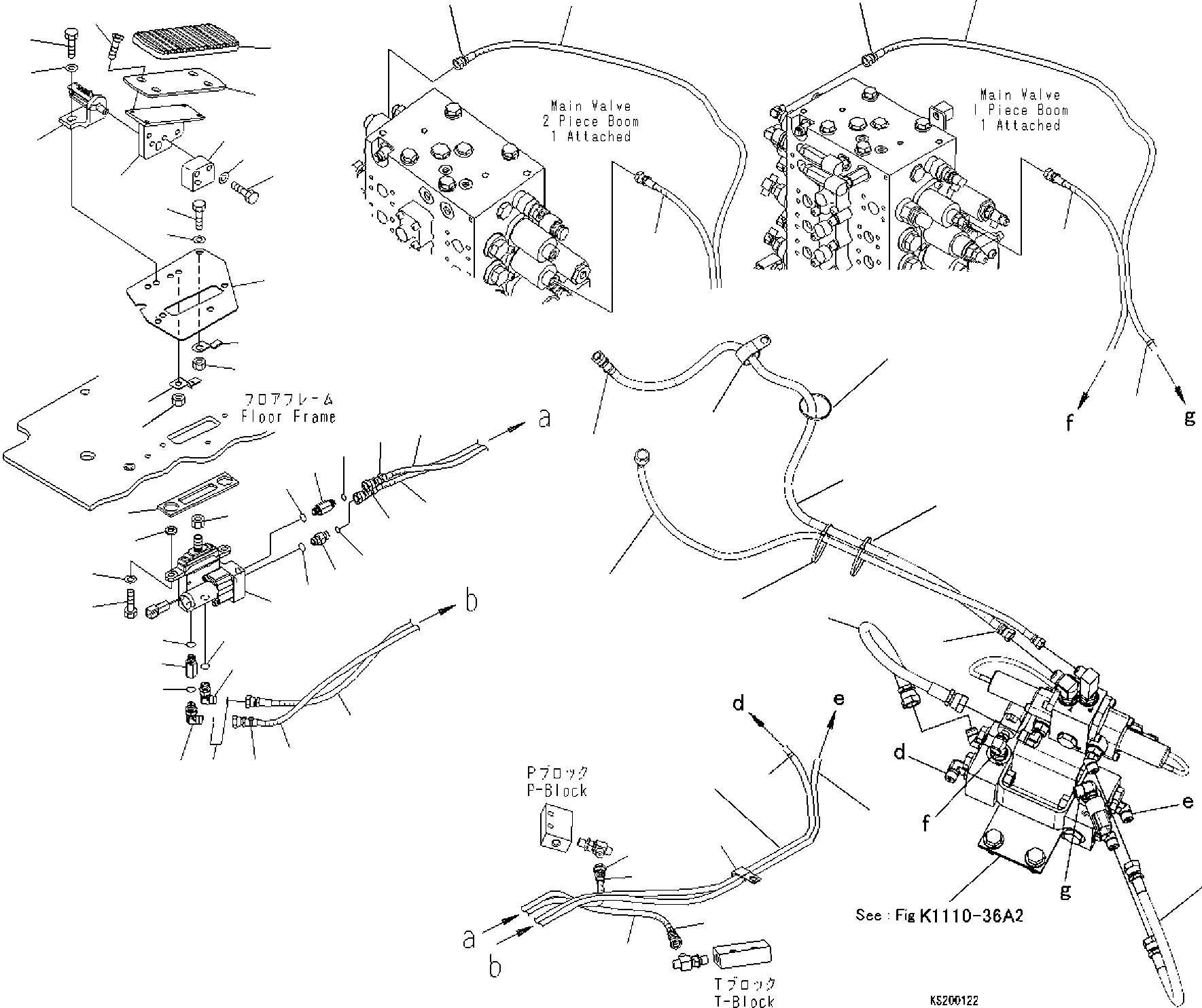

Схема запчастей Komatsu PC230NHD-8K - ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) ДЛЯ 1-СЕКЦИОНН. СТРЕЛЫ , -ATT & 2-СЕКЦИОНН. СТРЕЛА , ATT (№K-) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
23
22
8
1
21
20
7
18
6
5
4
19
26
3
17
16
15
30
14
32
31
34
26
29
2
27
30
33
13
31
28
12
25
11
10
9
24
17
8
9
7
10
14
15
3
12
11
16
18
13
38
40
39
29
32
35
33
25
24
28
27
26
28
1
37
6
2
40
5
4
20
19
23
23
21
21
22
34
30
31
32
29
33
30
36
35
34
31
48
44
48
48
48
45
48
43
46
49
47
41
43
42
41
43
42

Артикул

Название

Примечание

Количество

1

702-16-04290

PILOT VALVE

2

22U-54-25660

SEAL

3

20Y-43-41760

SEAT

4

01010-81025

BOLT

5

01643-31032

WASHER

6

01643-31032

WASHER

7

20Y-62-25360

BRACKET

8

01010-D1035

BOLT

9

01643-71032

WASHER

10

20Y-53-14220

PEDAL

|10

207-43-81250

PEDAL

11

01010-D1045

BOLT

12

01643-71032

WASHER

13

22U-54-25541

PLATE

14

01010-81025

BOLT

15

01643-31032

WASHER

16

207-43-81220

PLATE

17

01240-00816

SCREW

18

207-43-81240

CAP

19

20T-910-8660

NIPPLE

20

07000-12011

O-RING

21

21W-62-43980

ELBOW

22

02896-11008

O-RING

23

07000-12011

O-RING

24

20Y-62-43470

NIPPLE

25

02896-11008

O-RING

26

11Y-62-12140

NIPPLE

27

02896-11008

O-RING

28

07000-12011

O-RING

29

20Y-62-52330

HOSE

30

02760-00222

HOSE

31

02760-00221

HOSE

32

208-62-72480

HOSE, 1080MM

33

20Y-62-22790

BAND, RED

34

20Y-62-22810

BAND, YELLOW

35

20Y-62-22820

BAND, BLUE

36

04435-51210

CLIP

37

01583-11408

NUT

38

08193-21012

CLIP

39

08053-01510

CLIP

40

01580-01008

NUT

41

02760-00215

HOSE

42

02760-00221

HOSE

43

20Y-62-22810

BAND, YELLOW

44

02760-00204

HOSE

45

02760-00314

HOSE

46

20Y-62-22820

BAND, BLUE

47

20Y-62-42190

HOSE

48

08034-20536

BAND

49

04434-53412

CLIP

Выбрано товаров: 50
