Главная
/
Справочники
/
Komatsu
/
Экскаваторы
/
PC230NHD-8K S/N K50001-UP
/
H ГИДРАВЛИКА
/

ДОПОЛН. ГИДРОЛИНИЯ (/)

Запчасти Komatsu PC230NHD-8K ДОПОЛН. ГИДРОЛИНИЯ (/) H ГИДРАВЛИКА

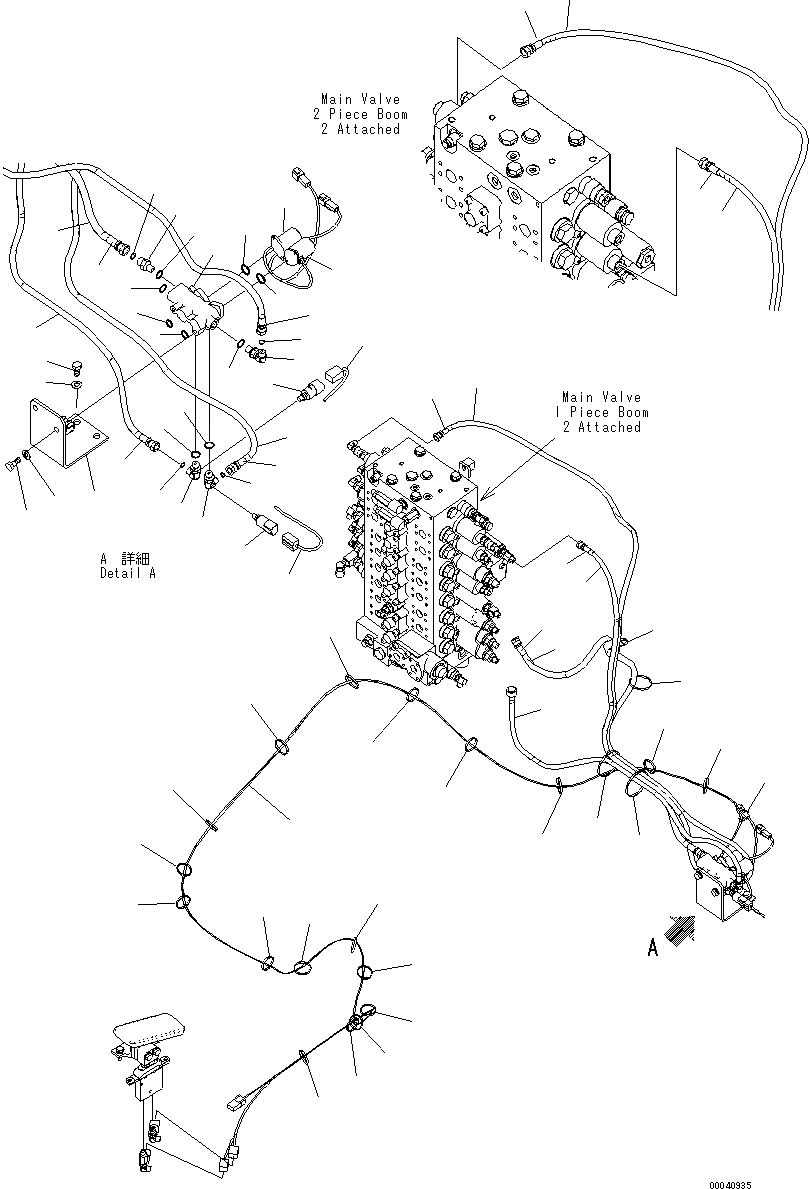

Схема запчастей Komatsu PC230NHD-8K - ДОПОЛН. ГИДРОЛИНИЯ (/) H ГИДРАВЛИКА
9
a
a
1
8
4
5
7
2
3
6
21
20
23
18
19
12
22
10
12
13
26
25
24
17
15
14
29
12
28
11
27
12
16
24
25
10
8
9
1
3
2
20
22
4
4
4
23
16
17
18
19
15
26
12
12
6
14
5
7
21
3
2
31
25
24
24
25
13
13
11
11
14
31
26
23
32
32
32
30
29
26
23
22
20
21
33
33
33
33
32
30
30
34
34
34
31
34
35
35
35
36
36
35
36

№

Артикул

Название

Примечание

Количество

|1

20Y-60-41640

SOLENOID ASSEMBLY

1

22U-60-21281

BLOCK

2

20Y-60-41650

SOLENOID

3

20Y-60-31240

O-RING

4

20Y-60-31250

O-RING

5

11Y-62-12160

ELBOW

6

07002-11423

O-RING

7

02896-11008

O-RING

8

11Y-62-12520

NIPPLE

9

07002-11423

O-RING

10

02896-11009

O-RING

11

20Y-62-58480

ELBOW

12

07002-11423

O-RING

13

02896-11008

O-RING

14

206-06-61130

SWITCH

15

20Y-62-58470

BRACKET

16

01010-81230

BOLT

17

01643-31232

WASHER

18

01010-81020

BOLT

19

01643-31032

WASHER

20

02760-00313

HOSE

21

207-62-72560

HOSE, 1300MM

22

20Y-62-22820

BAND, BLUE

23

02760-00214

HOSE

24

02760-00223

HOSE

25

20Y-62-22840

BAND, BLACK

26

20Y-62-22860

BAND, BROWN

29

04434-53412

CLIP

30

08034-20536

BAND

31

20Y-06-48320

WIRING HARNESS

32

08034-20536

BAND

33

08034-20536

BAND

34

08034-20536

BAND

35

08034-20536

BAND

36

08034-20536

BAND

Выбрано товаров: 35
