Запчасти Komatsu PC230NHD-7K КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА И РУКОЯТЬ) (ШАССИ) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ) ГИДРАВЛИКА

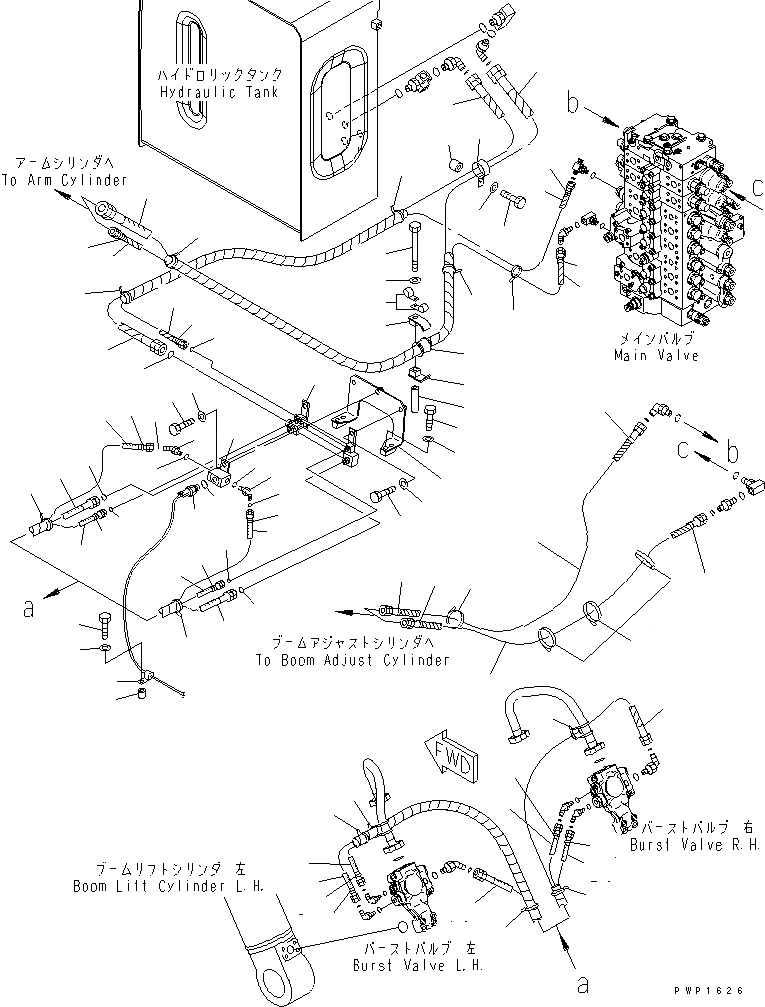

Схема запчастей Komatsu PC230NHD-7K - КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА И РУКОЯТЬ) (ШАССИ) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ) ГИДРАВЛИКА
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
15
15
16
16
17
18
18
19
19
20
20
21
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
36
36
37
38
39
40
41
41
42
42
43
43
44
44
45
46
47
48
49
50
51
51
52
53
53
54
54
55
56
57
58

Артикул

Название

Примечание

Количество

1

22U-62-27290

BRACKET

2

01010-81255

BOLT

3

01643-31232

WASHER

4

22U-62-27280

BLOCK

5

01010-81230

BOLT

6

01643-31232

WASHER

7

02783-10210

ELBOW

|7

11Y-62-12240

ELBOW

8

07002-11423

O-RING

9

02896-11008

O-RING

10

7861-93-1650

SENSOR

11

07002-11823

O-RING

12

20Y-62-42730

TUBE

13

01010-81230

BOLT

14

01643-31232

WASHER

15

02896-11008

O-RING

16

02896-11012

O-RING

17

02896-11015

O-RING

18

02762-004A5

HOSE

19

02777-00210

HOSE

20

02760-002A9

HOSE

21

08034-20823

BAND

22

20Y-62-22790

BAND¤ RED

23

20Y-62-22850

BAND¤ GREEN

24

02762-004A9

HOSE

25

02760-00206

HOSE

26

02777-00206

HOSE

27

08034-20823

BAND

28

20Y-62-22790

BAND¤ RED

29

20Y-62-22850

BAND¤ GREEN

30

08034-20823

BAND

31

02760-00320

HOSE

32

02762-00627

HOSE

33

08034-20823

BAND

34

20Y-62-22820

BAND¤ BLUE

35

195-01-16420

COLLAR

36

07094-10620

CLAMP

37

07095-00627

CUSHION

38

04434-51812

CLIP

39

01011-81265

BOLT

40

01643-31232

WASHER

41

02760-00217

HOSE

42

02762-00521

HOSE

43

08034-20823

BAND

44

20Y-62-22860

BAND¤ BROWN

45

21K-62-21660

CLIP

46

01010-81255

BOLT

47

01643-31232

WASHER

48

08034-20414

BAND

49

113-99-21890

SPACER

50

02760-00327

HOSE

51

20Y-62-22820

BAND¤ BLUE

52

02760-00315

HOSE

53

20Y-62-22790

BAND¤ RED

54

08034-00519

BAND

55

04434-51012

CLIP

56

195-33-11220

SPACER

57

01010-81250

BOLT

58

01643-31232

WASHER

Выбрано товаров: 59
