Запчасти Komatsu PC230LC-6 ПРАВ. ДВЕРЬ (КАБИНА)(№77-) ЧАСТИ КОРПУСА

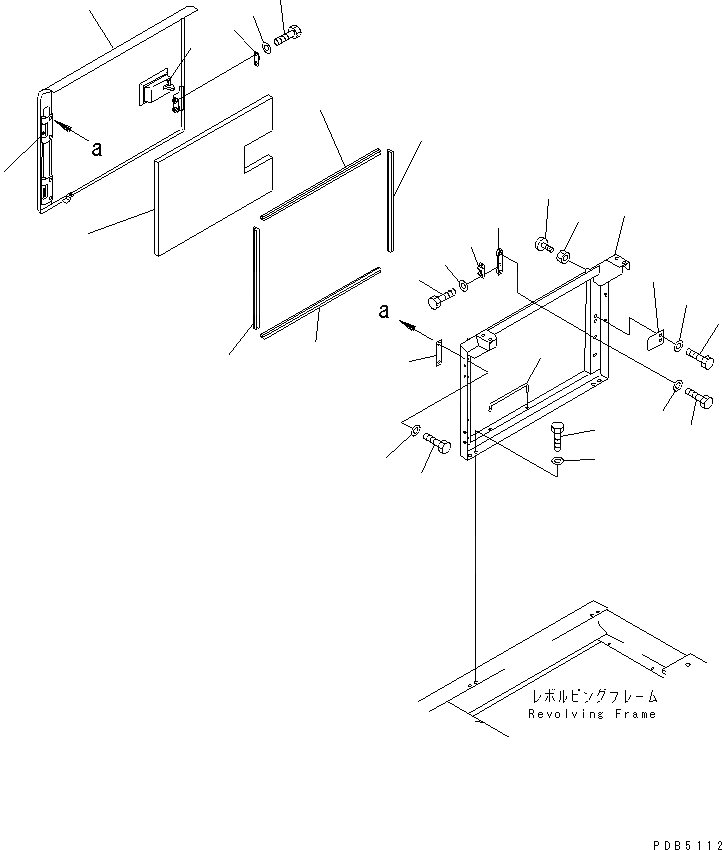

Схема запчастей Komatsu PC230LC-6 - ПРАВ. ДВЕРЬ (КАБИНА)(№77-) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27

Артикул

Название

Примечание

Количество

1

20Y-54-25922

COVER

1

20Y-54-25921

COVER

1

20Y-54-25920

COVER

2

207-54-61870

HINGE (WELDED)

2

203-54-62180

HINGE (WELDED)

2

20Y-54-28161

HINGE (WELDED)

3

198-54-41982

LOCK ASS'Y

4

205-54-53550

DOVE TAIL

5

01010-80612

BOLT

6

01643-30623

WASHER

7

01010-81230

BOLT

7

01010-81235

BOLT

8

01643-31232

WASHER

9

20Y-54-28291

PLATE

9

20Y-54-28290

PLATE

10

20Y-54-25411

FRAME

11

20Y-54-28170

BRACKET

12

01010-81230

BOLT

13

01643-31232

WASHER

14

205-54-51970

DOVE TAIL

15

01010-80616

BOLT

16

01643-30623

WASHER

17

20Y-54-28182

PLATE

18

01010-81230

BOLT

19

01643-31232

WASHER

20

20Y-54-29232

BAR

21

20Y-54-29251

SEAL

22

20Y-54-29261

SEAL

23

20Y-54-11611

STOPPER

24

01580-11008

NUT

25

01010-81230

BOLT

26

01643-31232

WASHER

27

20Y-54-28362

SHEET

27

20Y-54-28361

SHEET

Выбрано товаров: 34
