Запчасти Komatsu PC228UU-1-TN MONO-СТРЕЛА (.8M) (НАВЕСНОЕ ОБОРУД-Е И ЭЛЕКТРОПРОВОДКА ОСВЕЩЕНИЯ)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ

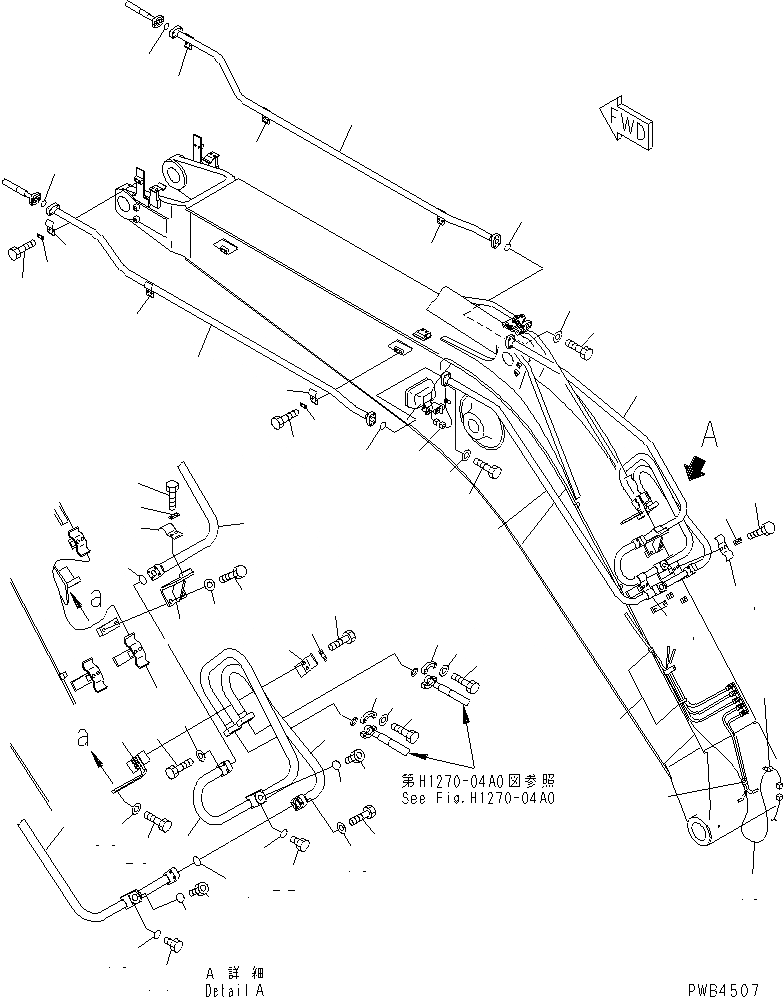

Схема запчастей Komatsu PC228UU-1-TN - MONO-СТРЕЛА (.8M) (НАВЕСНОЕ ОБОРУД-Е И ЭЛЕКТРОПРОВОДКА ОСВЕЩЕНИЯ)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
30A
30A
30A
31
31
32
32
33
34
35
36
37
37
38
39
40
40
40
40
41
42
43
44
45
46
47
48
49
49
50
50
51

Артикул

Название

Примечание

Количество

1

22U-62-13211

TUBE

2

07371-31049

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

22U-62-13220

TUBE

6

07371-31049

FLANGE

7

07372-21035

BOLT

8

01643-51032

WASHER

9

07372-21040

BOLT

10

01643-51032

WASHER

11

07000-13035

O-RING

12

07040-12412

PLUG

13

07002-12434

O-RING

14

07040-11007

PLUG

15

07002-11023

O-RING

16

22U-62-13231

TUBE

17

07372-21040

BOLT

18

01643-51032

WASHER

19

07000-13035

O-RING

20

07040-12412

PLUG

21

07002-12434

O-RING

22

07040-11007

PLUG

23

07002-11023

O-RING

24

22U-62-13241

TUBE

25

07372-21040

BOLT

26

01643-51032

WASHER

27

07000-13035

O-RING

28

22U-62-13350

BRACKET

29

01010-81230

BOLT

|29

01010-51230

BOLT

30

01643-31232

WASHER

30A

207-62-54760

CLAMP

31

01010-81230

BOLT

|31

01010-51230

BOLT

32

20Y-62-13450

PLATE

33

22U-62-13250

TUBE

34

07000-13035

O-RING

35

22U-62-13260

TUBE

36

07000-13035

O-RING

37

207-62-31330

CLAMP

38

01010-81225

BOLT

|38

01010-51225

BOLT

39

20Y-62-13450

PLATE

40

207-62-31330

CLAMP

41

01010-81225

BOLT

|41

01010-51225

BOLT

42

20Y-62-13450

PLATE

43

22U-62-13461

BRACKET

|43

22U-62-13460

BRACKET

44

01010-81230

BOLT

45

01643-31232

WASHER

46

207-62-31330

CLAMP

47

01010-81225

BOLT

48

20Y-62-13450

PLATE

49

22U-06-11531

WIRE

|49

22U-06-11530

WIRE

50

08034-20414

BAND

51

08036-01414

CLIP

Выбрано товаров: 58
