Запчасти Komatsu PC228UU-1-TN КАПОТ (КАПОТ) (/)(№-7) ЧАСТИ КОРПУСА

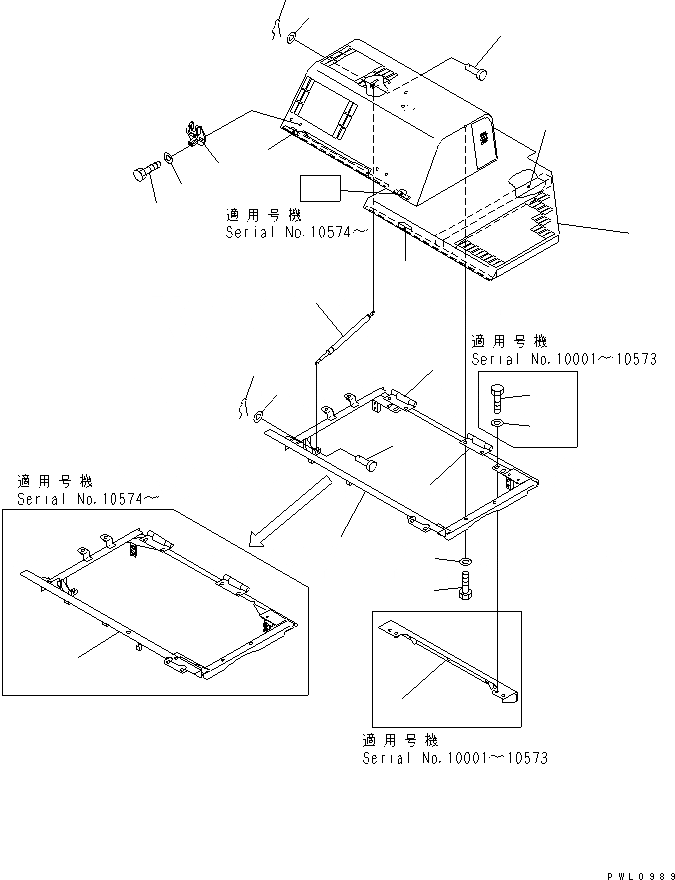

Схема запчастей Komatsu PC228UU-1-TN - КАПОТ (КАПОТ) (/)(№-7) ЧАСТИ КОРПУСА
1
2
3
4
4A
5
5
6
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
17

Артикул

Название

Примечание

Количество

1

22U-54-11415

HOOD

|1

22U-54-11413

HOOD

2

22U-03-11412

SHEET

|2

22U-03-11411

SHEET

3

22U-54-11551

SHEET

|3

22U-54-11550

SHEET

4

22U-54-11562

SHEET

|4

22U-54-11560

SHEET

4A

22U-54-15150

SHEET

5

22U-54-11444

FRAME

|5

22U-54-11442

FRAME

6

22U-54-12190

HINGE

7

22U-54-11830

FRAME

8

21Y-54-11180

DAMPER

9

205-54-67660

SUPPORT

10

01010-80825

BOLT

11

01010-81225

BOLT

12

01010-81230

BOLT

13

01641-20812

WASHER

14

01643-30823

WASHER

15

01643-31232

WASHER

|15

01643-31232

WASHER

16

04052-10833

PIN

17

04205-10830

PIN

Выбрано товаров: 24
