Запчасти Komatsu PC228UU-1-TN СТРЕЛА НИЖН. ПАЛЕЦ(№-7) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

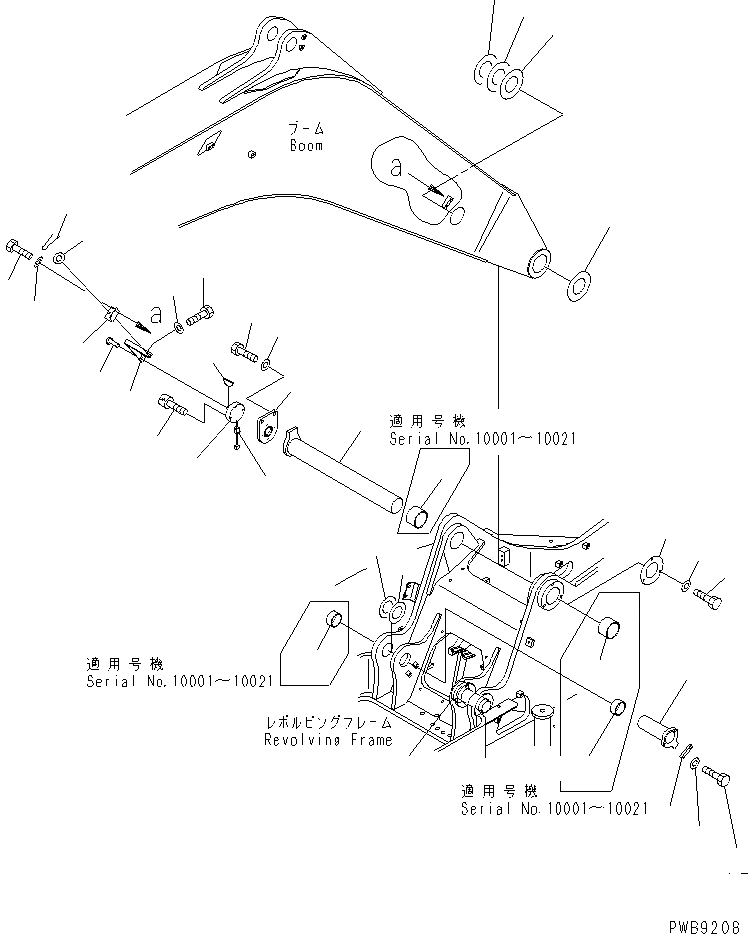

Схема запчастей Komatsu PC228UU-1-TN - СТРЕЛА НИЖН. ПАЛЕЦ(№-7) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
2
3
4
5
6
7
8
8
9
9A
9B
9C
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29

Артикул

Название

Примечание

Количество

1

22U-70-15151

PIN

2

22U-70-11191

PLATE

3

01010-61640

BOLT

4

01643-31645

WASHER

5

20Y-70-11410

SPACER¤ 0.8MM

6

20Y-70-11420

SPACER¤ 1.5MM

7

20Y-70-11470

SPACER¤ 1.0MM

8

22U-70-15120

BUSHING

9

22U-70-15160

SPACER¤ 2.0MM

9A

22U-46-11130

PLATE

9B

01010-81025

BOLT

9C

01643-31032

WASHER

10

22U-70-11490

PIN

|10

205-70-71210

PIN

11

205-70-66580

PLATE

12

01010-81235

BOLT

|12

01010-51235

BOLT

13

01643-31232

WASHER

14

20Y-70-11430

SPACER¤ 0.8MM

15

20Y-70-11440

SPACER¤ 1.5MM

16

22U-70-15131

BUSHING

17

22U-70-11390

BRACKET

18

01010-81230

BOLT

19

175-54-34170

WASHER

|19

01643-31232

WASHER

20

22U-70-11381

LEVER

21

04050-13022

PIN

22

01641-21223

WASHER

23

7861-92-8101

POTENTIOMETER

24

04010-00310

KEY

25

01010-80835

BOLT

26

01602-20825

WASHER

27

04205-10522

PIN

28

01252-40625

BOLT

29

21W-70-21591

CUSHION

Выбрано товаров: 35
