ОСНОВН. ЛИНИЯ PPC (ШЛАНГИ) (ДЛЯ OFFSET СТРЕЛА)(№7-)

Запчасти Komatsu PC228UU-1 ОСНОВН. ЛИНИЯ PPC (ШЛАНГИ) (ДЛЯ OFFSET СТРЕЛА)(№7-) ГИДРАВЛИКА

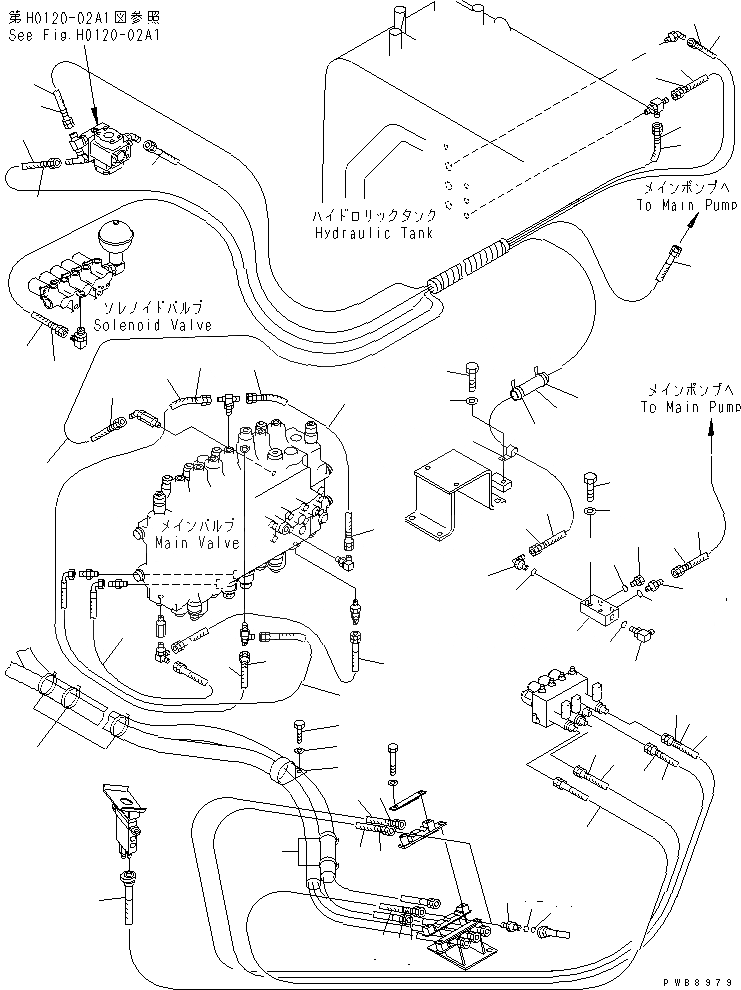

Схема запчастей Komatsu PC228UU-1 - ОСНОВН. ЛИНИЯ PPC (ШЛАНГИ) (ДЛЯ OFFSET СТРЕЛА)(№7-) ГИДРАВЛИКА
1
2
3
4
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
23
23
23A
23A
24
25
25
25
25
25
26
27
28
29
30
31
32
33
33A
34
34
35
36
37
38
39
40
41
41
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

08034-00536

BAND

2

207-62-33690

CLIP

3

01010-81225

BOLT

4

01643-31232

WASHER

5

203-62-52310

HOSE¤ 700MM

6

20Y-62-22820

BAND¤ BLUE

7

20Y-62-22840

BAND¤ BLACK

8

20Y-62-22850

BAND¤ GREEN

9

20Y-62-22860

BAND¤ BROWN

10

203-62-63420

JOINT

11

201-60-11390

O-RING

12

20Y-62-19560

O-RING

13

08034-00536

BAND

14

07096-00224

HOSE

15

195-61-41320

HOSE¤ 1300MM

16

07184-00214

HOSE

17

07184-00211

HOSE

18

07184-00219

HOSE¤ 1900MM

19

20Y-62-22790

BAND¤ RED

20

203-62-57910

MARK¤ 1

21

203-62-57970

MARK¤ 7

22

203-62-57980

MARK¤ 8

23

203-62-52390

HOSE

23A

07184-00204

HOSE¤ 400MM

|23A

203-62-52390

HOSE

24

201-62-74720

HOSE

25

08034-00536

BAND

26

201-62-72390

HOSE

27

20T-62-81410

HOSE¤ 500MM

28

22U-62-14480

BLOCK

29

01010-81050

BOLT

30

01643-31032

WASHER

31

07040-11007

PLUG

32

07002-11023

O-RING

33

07235-10210

ELBOW

33A

07230-20210

UNION

34

07002-11423

O-RING

35

07040-11409

PLUG

36

07002-11423

O-RING

37

04434-52712

CLIP

38

01010-81225

BOLT

39

01643-31232

WASHER

40

205-62-72240

COVER

41

08034-00536

BAND

Выбрано товаров: 44
