Запчасти Komatsu PC228UU-1 ТОПЛИВНАЯ ЛИНИЯ(№7-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

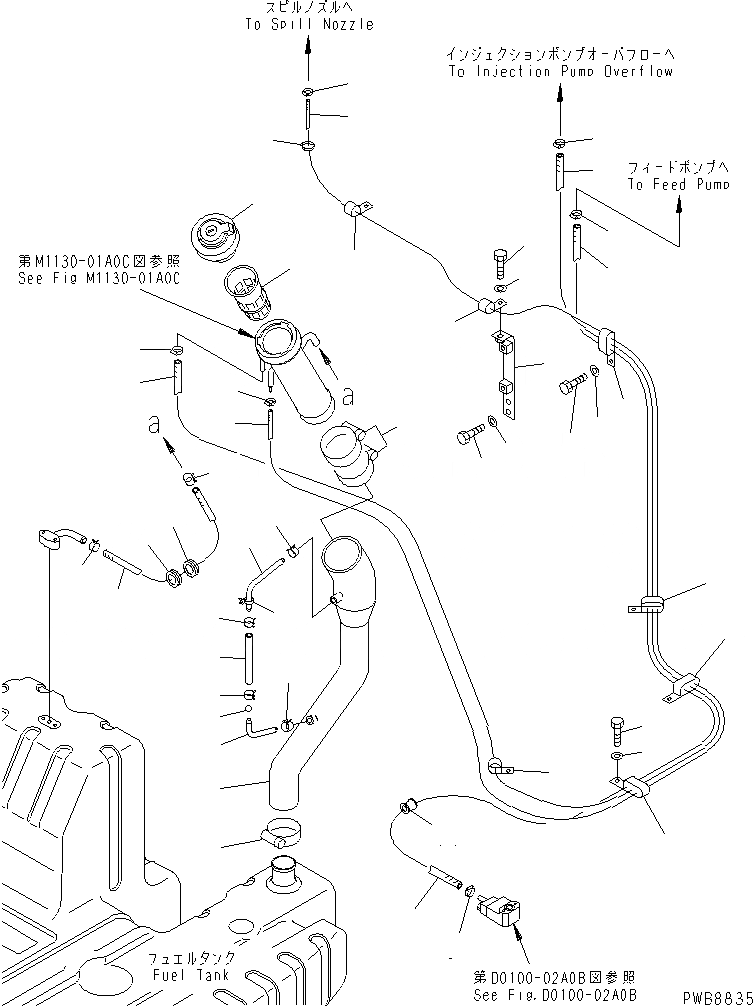

Схема запчастей Komatsu PC228UU-1 - ТОПЛИВНАЯ ЛИНИЯ(№7-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
1
2
2
3
3
4
5
5
5
5
6
7
8
8
9
9
9
10
11
12
13
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
35

Артикул

Название

Примечание

Количество

1

07270-40435

TUBE

2

07288-01029

HOSE

3

07288-01028

HOSE

4

04434-51712

CLIP

5

04435-52112

CLIP

6

01010-81220

BOLT

7

01010-81225

BOLT

8

01643-51232

WASHER

9

07281-00197

CLAMP

10

07285-00150

CLIP

11

425-43-11180

GROMMET

12

22U-04-11780

TUBE ASS'Y

13

07285-00180

CLIP

14

08037-02512

GROMMET

15

08037-03614

GROMMET

16

07285-00080

CLIP

17

22U-04-11351

BRACKET

18

01010-81225

BOLT

19

01643-31032

WASHER

20

04434-50810

CLIP

21

01010-81025

BOLT

22

01643-31032

WASHER

23

08034-00834

BAND

24

22U-04-11710

HOSE

25

07289-00070

CLAMP

26

07289-00105

CLAMP

27

20Y-04-11160

CAP

28

07056-18416

STRAINER

29

22U-04-11720

HOSE

30

07281-00197

CLAMP

31

201-04-21160

BALL

32

22U-04-11730

CONNECTOR

33

22U-04-11740

CONNECTOR

34

07281-00197

CLAMP

35

14X-911-4551

CLIP

Выбрано товаров: 35
