Запчасти Komatsu PC228UU-1 ОСНОВН. КОНСТРУКЦИЯ (РЫЧАГ И ТРУБЫ) (ПРАВ.)(№-7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

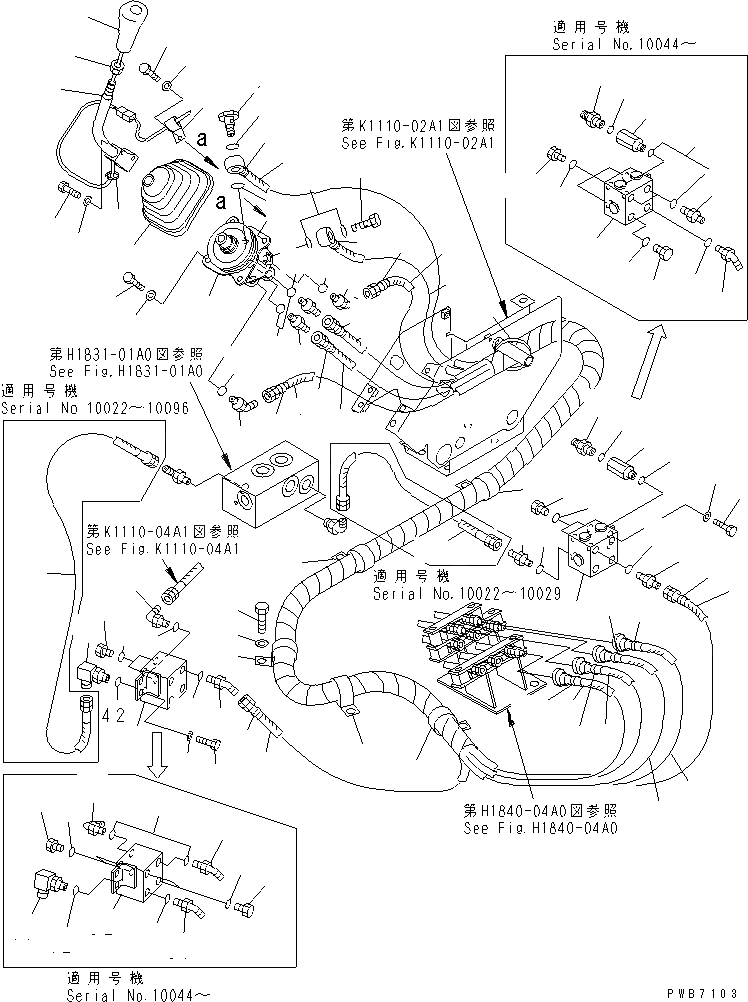

Схема запчастей Komatsu PC228UU-1 - ОСНОВН. КОНСТРУКЦИЯ (РЫЧАГ И ТРУБЫ) (ПРАВ.)(№-7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
24
24
25
25
26
26
27
27
27
28
28
28
28
28
29
30
31
32
32
32
32
33
33
34
34
35
35
35
35
35
35
36
36
36
37
37
37
37
38
38
39
39
40
40
41
41
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
43
44

Артикул

Название

Примечание

Количество

1

20T-43-71130

LEVER

2

01010-81030

BOLT

2

01010-51030

BOLT

3

01643-31032

WASHER

4

20T-06-71110

SWITCH, KNOB

5

20T-43-71190

NUT

6

08036-10810

CLIP

7

08034-30521

BAND

8

20T-43-71160

BOOT

9

702-16-01050

PILOT VALVE

10

01010-80820

BOLT

11

01643-30823

WASHER

|$25

22U-62-12751

HOSE ASS'Y,R.H.

12

22U-62-12591

HOSE, 2080MM

13

201-62-73450

HOSE, 2300MM

14

20Y-62-23791

HOSE

15

22U-62-12620

HOSE, 2440MM

16

20Y-62-22790

BAND, RED

17

20Y-62-22820

BAND, BLUE

18

20Y-62-22830

BAND, WHITE

19

20Y-62-22840

BAND, BLACK

20

20Y-62-22850

BAND, GREEN

21

20Y-62-22860

BAND, BROWN

22

702-16-53240

PLUG

23

203-62-57730

BOLT

24

07000-02018

O-RING

25

07230-20210

UNION

26

07236-10210

ELBOW

27

07002-01423

O-RING

28

113-899-7950

CLIP

28

20Y-62-15951

CLIP

29

01010-81020

BOLT

30

01643-31032

WASHER

31

08034-00536

BAND

32

22U-62-13430

PLATE

33

01010-81020

BOLT

33

01010-51020

BOLT

34

01643-31032

WASHER

35

07040-11409

PLUG

35

07040-11409

PLUG

36

07230-10210

UNION

36

07230-10210

UNION

37

07236-10210

ELBOW

38

07235-10210

ELBOW

39

20Y-62-22160

ADAPTER

40

20Y-62-16630

NIPPLE

41

07235-10311

ELBOW

41

207-62-33920

ELBOW

42

07002-11423

O-RING

43

203-62-52320

HOSE, 300MM

44

201-62-66750

HOSE, 400MM

Выбрано товаров: 51
