Запчасти Komatsu PC228UU-1-MO РУКОЯТЬ И ЛИНИЯ КОВША(№-7) ГИДРАВЛИКА

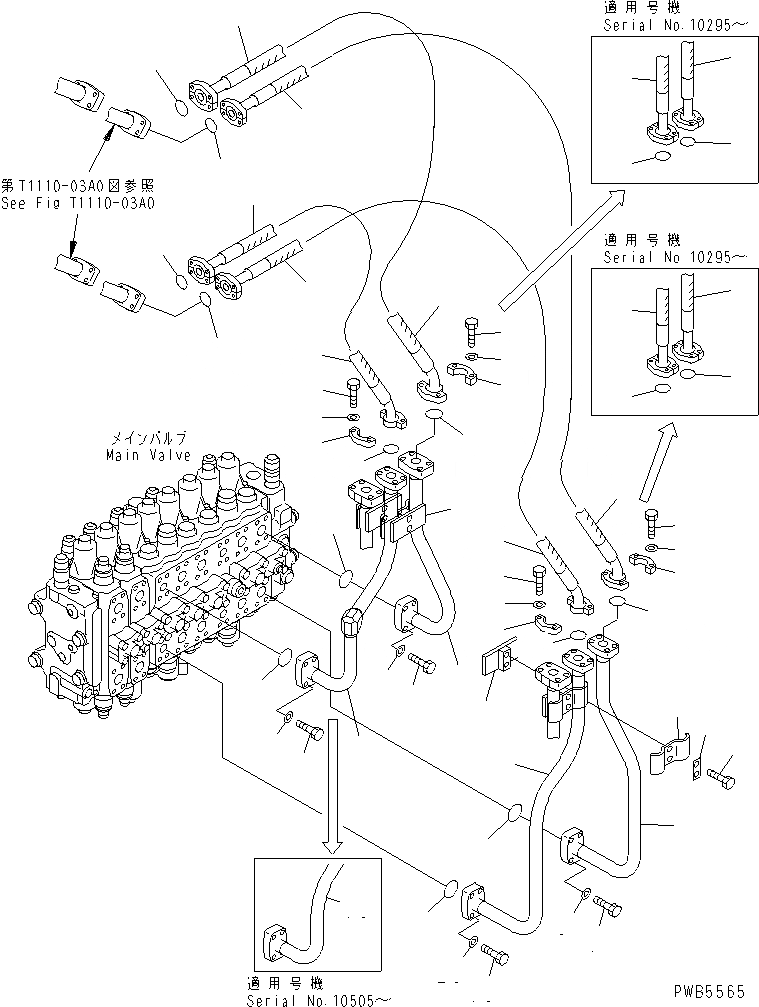

Схема запчастей Komatsu PC228UU-1-MO - РУКОЯТЬ И ЛИНИЯ КОВША(№-7) ГИДРАВЛИКА
1
2
3
3
4
4
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
24
24
25
25
26
26
27
28
29

Артикул

Название

Примечание

Количество

1

22U-62-11111

TUBE

2

22U-62-11122

TUBE

3

21T-09-11460

O-RING

4

07372-21040

BOLT

5

01643-51032

WASHER

6

07074-41020

HOSE

|6

22U-62-13680

HOSE

7

07000-13032

O-RING

8

22U-62-13690

HOSE

9

07000-13025

O-RING

10

07371-31049

FLANGE

11

07372-21035

BOLT

12

01643-51032

WASHER

13

07371-30640

FLANGE

14

07372-21035

BOLT

15

01643-51032

WASHER

16

22U-62-11232

TUBE

|16

22U-62-11231

TUBE

17

22U-62-11241

TUBE

18

21T-09-11450

O-RING

19

07372-21035

BOLT

20

01643-51032

WASHER

21

07074-40619

HOSE

|21

22U-62-13690

HOSE

22

07000-13025

O-RING

23

07371-30640

FLANGE

24

07372-21035

BOLT

25

01643-51032

WASHER

26

20Y-62-21480

BRACKET

27

20Y-62-13710

CLAMP

28

01010-81235

BOLT

29

20Y-62-13450

PLATE

Выбрано товаров: 32
