Запчасти Komatsu PC228UU-1-MO MONO-СТРЕЛА (.7M) (НАВЕСНОЕ ОБОРУД-Е)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ

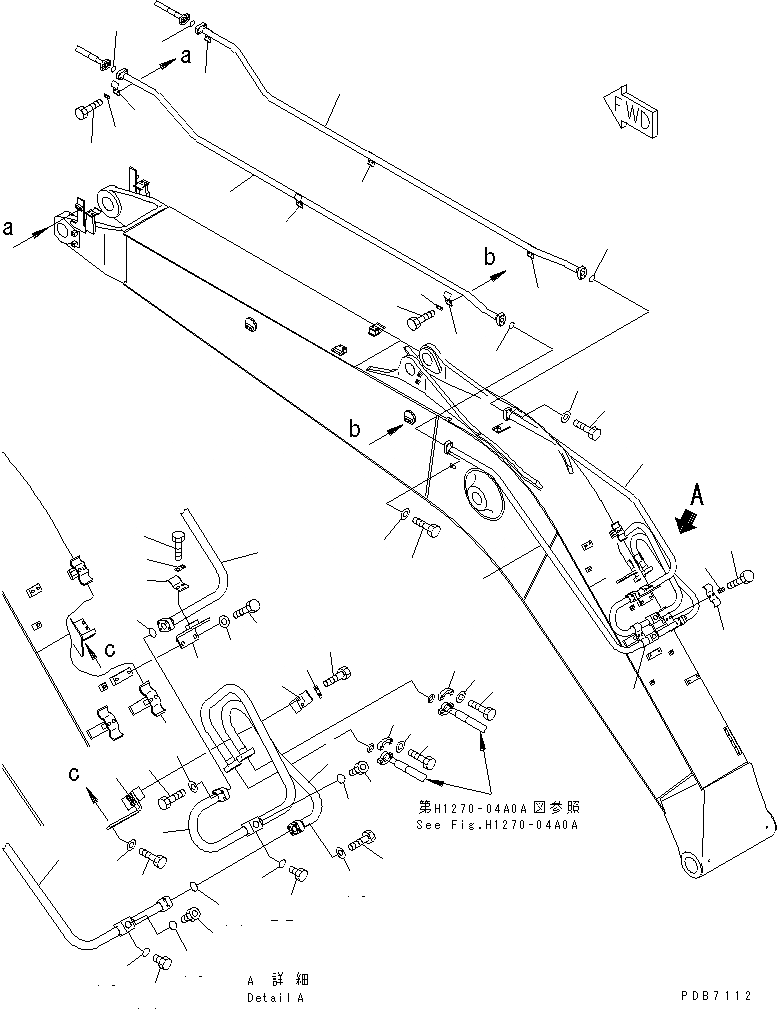

Схема запчастей Komatsu PC228UU-1-MO - MONO-СТРЕЛА (.7M) (НАВЕСНОЕ ОБОРУД-Е)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
31
32
32
33
33
34
35
36
37
38
38
39
40
41
41
41
41
42
43
44
45
46
47
48
49

Артикул

Название

Примечание

Количество

1

22U-62-14150

TUBE

2

07371-31049

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

22U-62-14160

TUBE

6

07371-31049

FLANGE

7

07372-21035

BOLT

8

01643-51032

WASHER

9

07372-21040

BOLT

10

01643-51032

WASHER

11

07000-13035

O-RING

12

07040-12412

PLUG

13

07002-12434

O-RING

14

07040-11007

PLUG

15

07002-11023

O-RING

16

22U-62-14170

TUBE

17

07372-21040

BOLT

18

01643-51032

WASHER

19

07000-13035

O-RING

20

07040-12412

PLUG

21

07002-12434

O-RING

22

07040-11007

PLUG

23

07002-11023

O-RING

24

22U-62-14180

TUBE

25

07372-21040

BOLT

26

01643-51032

WASHER

27

07000-13035

O-RING

28

22U-62-13350

BRACKET

29

01010-81225

BOLT

30

01643-31232

WASHER

31

207-62-54760

CLAMP

32

01010-81230

BOLT

33

20Y-62-13450

PLATE

34

20Y-62-34160

TUBE

35

07000-13035

O-RING

36

20Y-62-34170

TUBE

37

07000-13035

O-RING

38

207-62-31330

CLAMP

39

01010-81225

BOLT

40

20Y-62-13450

PLATE

41

207-62-31330

CLAMP

42

01010-81225

BOLT

43

20Y-62-13450

PLATE

44

22U-62-14190

BRACKET

45

01010-81230

BOLT

46

01643-31232

WASHER

47

207-62-31330

CLAMP

48

01010-81225

BOLT

49

20Y-62-13450

PLATE

Выбрано товаров: 49
