Запчасти Komatsu PC228UU-1-MO ТОПЛИВНАЯ ЛИНИЯ(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

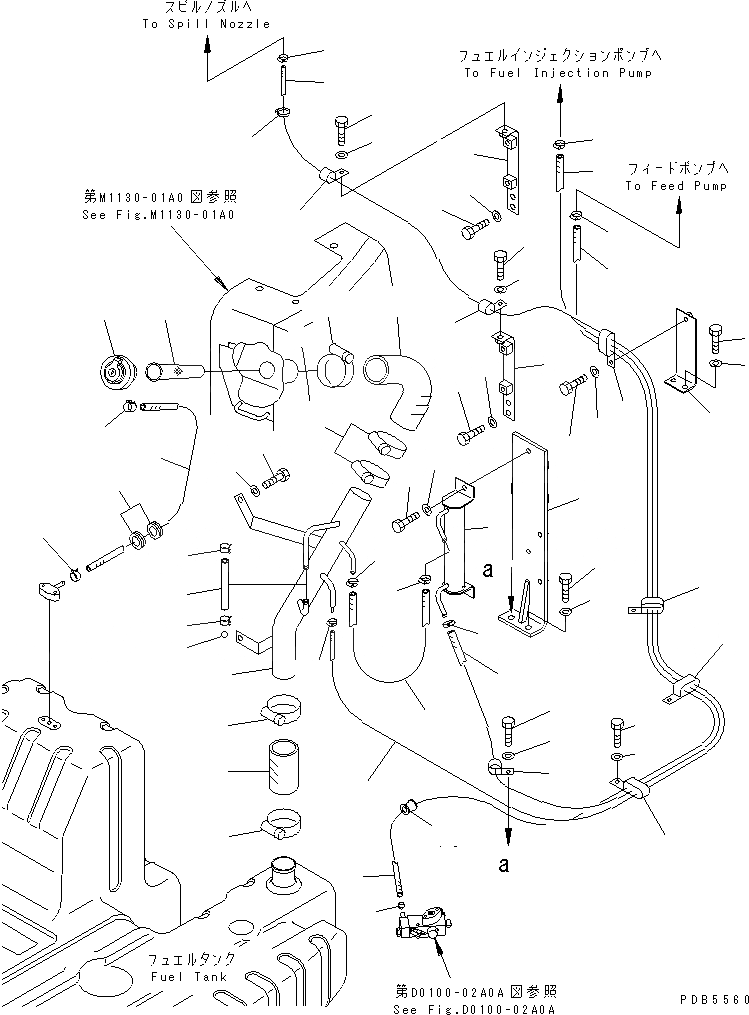

Схема запчастей Komatsu PC228UU-1-MO - ТОПЛИВНАЯ ЛИНИЯ(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
15
16
16
17
17
17
17
17
17
18
19
20
20
21
22
22
23
23
24
24
25
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
39
39
39
40
41
41
42
43

Артикул

Название

Примечание

Количество

1

07270-40432

TUBE

2

07288-01021

HOSE

3

07288-01028

HOSE

4

07288-01005

HOSE

5

21Y-04-11370

TUBE

6

01010-81025

BOLT

7

01643-31032

WASHER

8

22U-04-11341

BRACKET

9

04434-51712

CLIP

10

01010-81225

BOLT

11

01010-81230

BOLT

12

01643-31232

WASHER

13

04435-52112

CLIP

14

01010-81220

BOLT

15

01010-81225

BOLT

16

01643-51232

WASHER

17

07281-00197

CLAMP

18

425-43-11180

GROMMET

19

07270-41010

TUBE

20

07285-00130

CLIP

21

08037-02512

GROMMET

22

07285-00080

CLIP

23

22U-04-11351

BRACKET

24

01010-51025

BOLT

25

01643-31032

WASHER

26

22U-04-11330

BRACKET

27

01010-81225

BOLT

28

01643-31232

WASHER

29

04434-50810

CLIP

30

01010-81025

BOLT

31

01643-31032

WASHER

32

08034-00834

BAND

33

22U-04-11312

TUBE

34

01010-81230

BOLT

35

175-54-34170

WASHER

|35

01643-31232

WASHER

36

20U-04-21360

CAP

37

07056-10045

STRAINER

38

22U-04-11290

HOSE

39

07289-00070

CLAMP

40

203-60-42180

TUBE

41

07285-00155

CLIP

42

201-04-21160

BALL

43

22U-04-11461

HOSE

Выбрано товаров: 44
