Запчасти Komatsu PC228UU-1-MO MONO-СТРЕЛА (.7M) (ЦИЛИНДР РУКОЯТИ И ЦИЛИНДР КОВША)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ

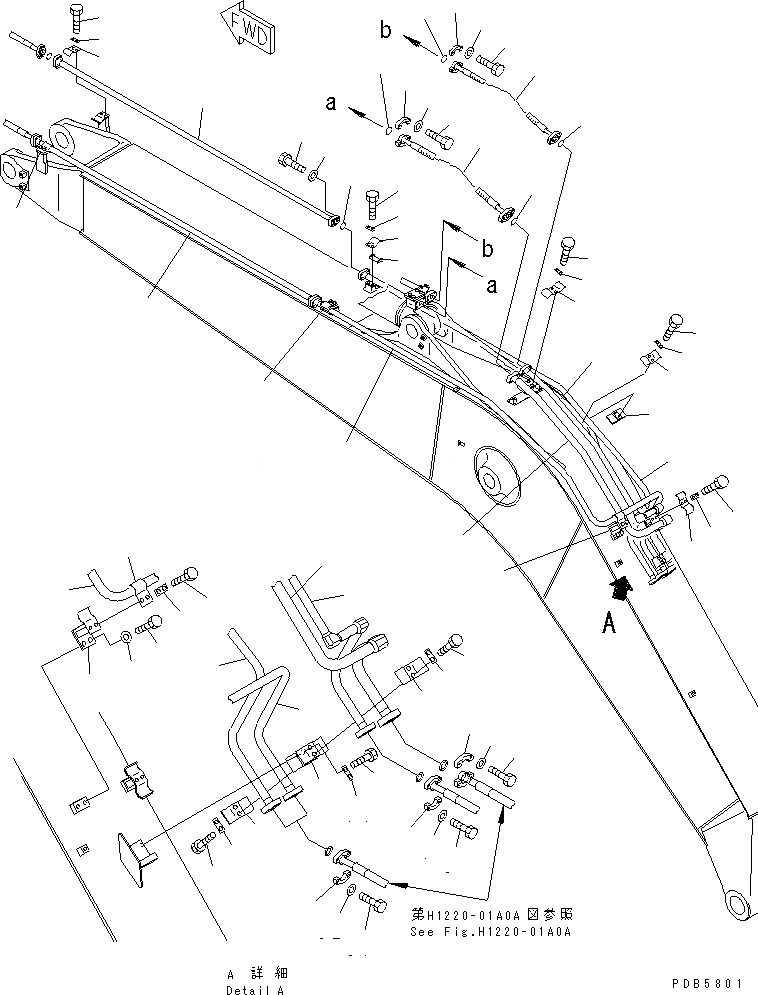

Схема запчастей Komatsu PC228UU-1-MO - MONO-СТРЕЛА (.7M) (ЦИЛИНДР РУКОЯТИ И ЦИЛИНДР КОВША)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
3
4
5
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
28
28
28
29
29
30
31
32
33
34
35
36
36
37
38
39
40
40
41
41
42
43
44
44
45
46
47
48
48
49
49
50
51
51
52
52

Артикул

Название

Примечание

Количество

1

22U-62-13121

TUBE

2

07371-30640

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

22U-62-13111

TUBE

6

07371-31049

FLANGE

7

07372-21035

BOLT

8

01643-51032

WASHER

9

20Y-62-13690

CLAMP

10

22U-62-13340

BRACKET

11

20Y-62-13450

PLATE

12

01010-81230

BOLT

13

01010-81240

BOLT

14

20Y-62-13450

PLATE

15

20Y-62-13720

CLAMP

16

01010-81230

BOLT

17

20Y-62-13450

PLATE

18

07074-00607

HOSE

19

07000-13025

O-RING

20

07371-30640

FLANGE

21

07372-21035

BOLT

22

01643-51032

WASHER

23

07074-01007

HOSE

24

07000-13032

O-RING

25

07371-31049

FLANGE

26

07372-21035

BOLT

27

01643-51032

WASHER

28

22U-62-13131

TUBE

29

22U-62-13141

TUBE

30

07371-30640

FLANGE

31

07372-21035

BOLT

32

01643-51032

WASHER

33

20Y-62-13710

CLAMP

34

20Y-62-13450

PLATE

35

01010-81230

BOLT

36

22U-62-13930

BRACKET

37

01010-81225

BOLT

38

01643-31232

WASHER

39

20Y-62-13650

CLAMP

40

01010-81230

BOLT

41

20Y-62-13450

PLATE

42

20Y-62-13710

CLAMP

43

20Y-62-21480

BRACKET

44

20Y-62-13580

TUBE

45

07000-13030

O-RING

46

07372-21035

BOLT

47

01643-51032

WASHER

48

20Y-62-13650

CLAMP

49

20Y-62-13220

CLAMP

50

20Y-62-13760

SEAT

51

20Y-62-13450

PLATE

52

01010-81230

BOLT

Выбрано товаров: 52
