Запчасти Komatsu PC228USLC-8 СТРЕЛА, ЦИЛИНДР РУКОЯТИТРУБЫ (№-) СТРЕЛА, 7MM УСИЛ. ТИП

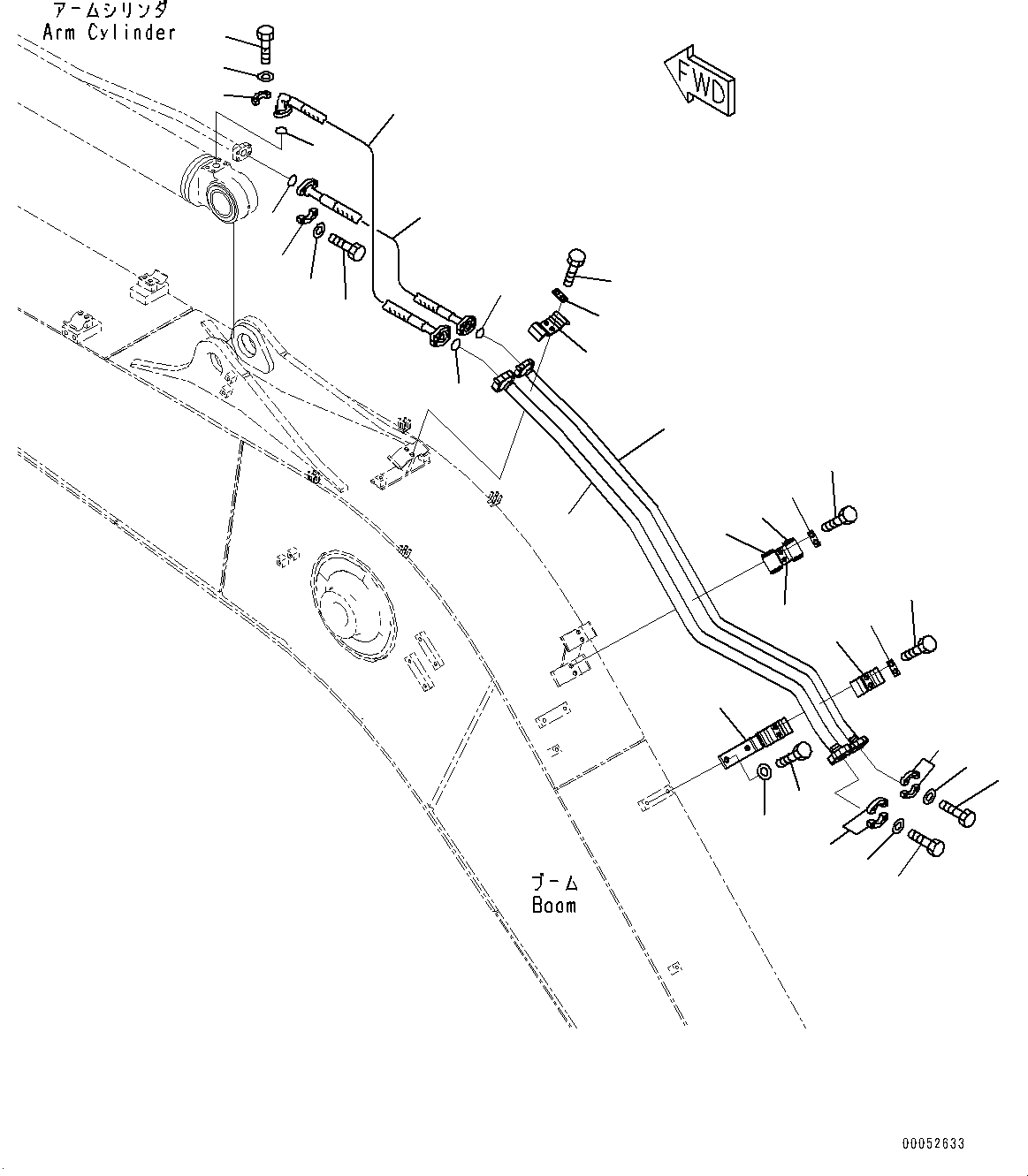

Схема запчастей Komatsu PC228USLC-8 - СТРЕЛА, ЦИЛИНДР РУКОЯТИТРУБЫ (№-) СТРЕЛА, 7MM УСИЛ. ТИП
2
22
20
14
13
16
15
12
10
9
11
21
7
6
17
8
19
4
3
18
1
5
25
26
27
24
32
30
23
31
24
28
29
29

Артикул

Название

Примечание

Количество

1

22U-62-34482

Tube

1

22U-62-34481

Tube

2

07371-30640

Flange, Split

3

07372-21035

Bolt

4

01643-51032

Washer

5

22U-62-34472

Tube

5

22U-62-34471

Tube

6

07371-31049

Flange, Split

7

07372-21035

Bolt

8

01643-51032

Washer

9

20Y-62-13690

Clamp

10

20Y-62-13450

Plate

11

01010-81230

Bolt

12

20Y-62-13730

Clamp

13

205-62-73431

Seat

14

20Y-62-13761

Seat

15

01010-81230

Bolt

16

20Y-62-13450

Plate

17

20Y-62-13720

Clamp

18

01010-81230

Bolt

19

20Y-62-13450

Plate

20

22U-62-23170

Bracket

21

01010-81230

Bolt

22

01643-31232

Washer

23

07085-006A7

Hose, Flange Type

23

07074-00607

Hose, Flange Type

24

07000-13025

O-ring

25

07371-30640

Flange, Split

26

07372-21035

Bolt

27

01643-51032

Washer

28

20Y-62-53750

Hose

28

20Y-62-51790

Hose

29

07000-13032

O-ring

30

07371-31049

Flange, Split

31

07372-21035

Bolt

32

01643-51032

Washer

Выбрано товаров: 36
