Запчасти Komatsu PC228USLC-3S ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА)(№-) ЭЛЕКТРИКА

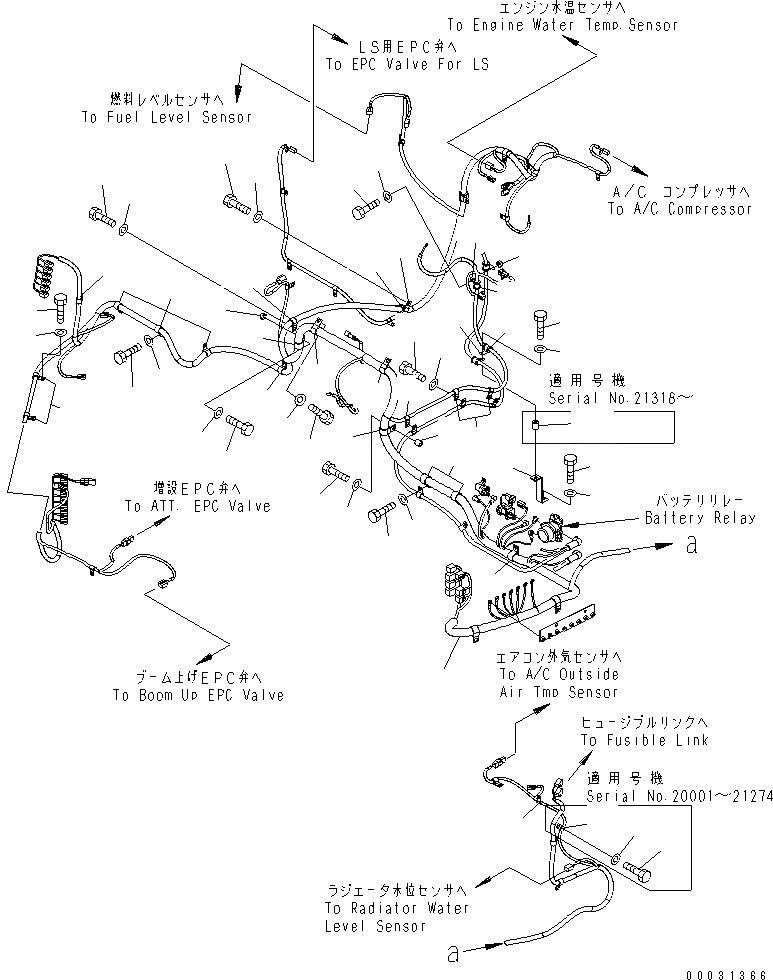

Схема запчастей Komatsu PC228USLC-3S - ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА)(№-) ЭЛЕКТРИКА
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15A
16
17
18
19
20
21
22
23
24
24
24
24
25
26
30
31
32
33
34
34
35
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
47

Артикул

Название

Примечание

Количество

1

22U-06-21414

WIRING HARNESS

1

22U-06-21413

WIRING HARNESS

1

22U-06-21412

WIRING HARNESS

1

22U-06-21411

WIRING HARNESS

1

22U-06-11270

FUSIBLE LINK, 65A

1

22U-06-11270

FUSIBLE LINK, 65A

1

20Y-06-31660

FUSIBLE LINK, 30A

2

04434-53412

CLIP

3

01010-81225

BOLT

4

01643-31232

WASHER

5

04434-53412

CLIP

6

195-33-11220

SPACER

7

01010-81250

BOLT

8

01643-31232

WASHER

9

04434-51412

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

04434-52112

CLIP

13

07095-20314

CUSHION

14

01010-81260

BOLT

14

01010-81225

BOLT

15

01643-31232

WASHER

15A

20Y-03-11220

COLLAR

16

22U-06-21471

BRACKET

17

01010-81225

BOLT

18

01643-31232

WASHER

19

04434-52112

CLIP

20

07095-20314

CUSHION

21

208-01-11270

WASHER

22

01010-81235

BOLT

23

01643-31232

WASHER

24

04434-52312

CLIP

24

04434-53412

CLIP

25

01010-81225

BOLT

26

01643-31232

WASHER

30

04434-53412

CLIP

31

208-01-11270

WASHER

32

01010-81235

BOLT

33

01643-31232

WASHER

34

04434-52312

CLIP

35

01010-81225

BOLT

36

01643-31232

WASHER

37

04434-51712

CLIP

38

04434-51012

CLIP

38

04434-51012

CLIP

39

01010-81225

BOLT

39

01010-81225

BOLT

39

01010-81225

BOLT

40

01643-31232

WASHER

40

01643-31232

WASHER

40

01643-31232

WASHER

41

04434-52312

CLIP

42

01010-81225

BOLT

43

01643-31232

WASHER

44

04434-53212

CLIP

45

07095-20523

CUSHION

46

01010-81225

BOLT

47

01643-31232

WASHER

Выбрано товаров: 58
