Запчасти Komatsu PC228USLC-3S ОХЛАЖД-Е (ЗАЩИТА ВЕНТИЛЯТОРА)(№-) СИСТЕМА ОХЛАЖДЕНИЯ

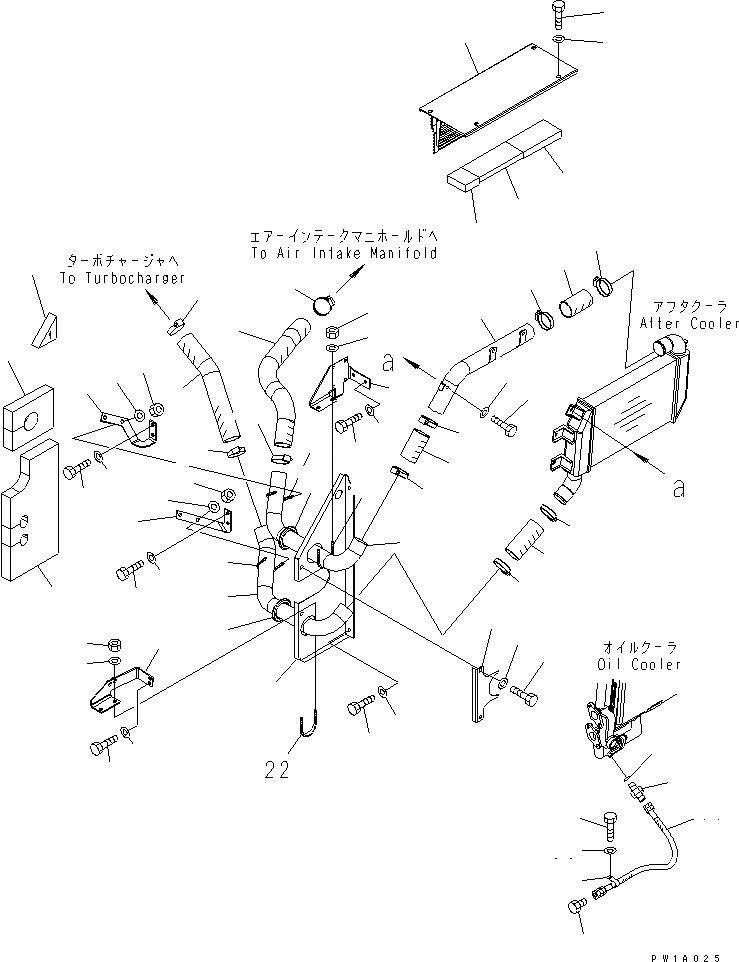

Схема запчастей Komatsu PC228USLC-3S - ОХЛАЖД-Е (ЗАЩИТА ВЕНТИЛЯТОРА)(№-) СИСТЕМА ОХЛАЖДЕНИЯ
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
22
22
22
23
23
23
23
24
24
24
24
25
25
25
25
25
25
25
25
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42

Артикул

Название

Примечание

Количество

1

22U-03-21510

GUARD

2

22U-03-21531

SHEET

3

22U-03-21541

SHEET

4

22U-03-21551

SHEET

5

01010-81225

BOLT

6

01643-31232

WASHER

7

6738-11-4710

HOSE

8

6738-11-4770

HOSE

9

6738-11-4720

HOSE

10

6738-11-4730

TUBE

11

6738-11-4740

TUBE

12

6738-11-4750

HOSE

13

6738-11-4760

TUBE

14

01010-81025

BOLT

15

01643-31032

WASHER

16

22U-01-21221

BRACKET

17

22U-01-21231

BRACKET

18

22U-01-21251

BRACKET

19

22U-01-21261

BRACKET

20

01010-81025

BOLT

21

01643-31032

WASHER

22

07283-37060

CLIP

23

01597-01009

NUT

24

01643-31032

WASHER

25

07299-00070

CLAMP

25

6152-12-4490

CLAMP

26

22U-03-21570

PLATE

27

22U-03-21621

SHEET

28

22U-03-21631

SHEET

29

22U-03-21651

SHEET

30

22U-03-21711

GROMMET

31

01010-81225

BOLT

32

01643-31232

WASHER

33

22U-03-21661

PLATE

34

01010-81220

BOLT

35

01643-31232

WASHER

36

04434-51712

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

39

07230-20210

UNION

40

07002-11423

O-RING

41

07102-202A3

HOSE

42

07376-50210

PLUG

Выбрано товаров: 43
